- 315吨单柱液压机也称为315吨单臂液压机，型号为YW41-315T，属于中小型压力机，机身为C型单臂式结构，采用全钢板CO2焊接，焊接后通过回火振动处理，确保机身变形。液压系统位于机身内
- 咨询热线：18306370898
-
产品详情
联系我们
315吨单柱液压机也称为315吨单臂液压机，型号为YW41-315T，属于中小型压力机，机身为C型单臂式结构，采用全钢板CO2焊接，焊接后通过回火振动处理，确保机身变形。液压系统位于机身内，外型美观，操作方便。设备主要适用于金属制品拉伸、成型及压制等工艺，亦可加工非金属材料，粉末冶金制品的压制，轴类零件的校正，套类零件的压装以及金属制品的整形、切边等工艺。
YW41-315吨单柱液压机根据功能用途，称为单柱校直液压机、单臂校正液压机，单柱压装液压机等。机器具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用PLC控制，可实现调整、半自动两种操作方式。

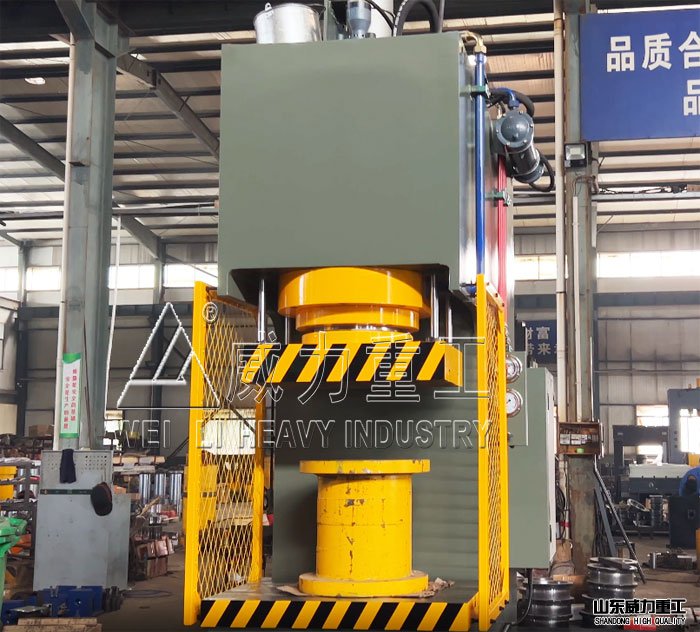

315吨单柱液压机
YW41-315吨单柱液压机的结构组成：
1、YW41-315吨单柱液压机(校直、校正、单臂压装机)采用单柱整体式结构，采用优质钢板焊接平整无残次。机身由工作台、支座、上横粱通过拉杆组成一“C”型承载框架；保证压机材料用量、焊接用量，确保压机具有足够的安全强度和刚度。所有大件焊接均采用气体保护焊，保证了焊接质量；焊接后均采用高温退火处理消除焊接变形和应力处理。
2、滑块安装在油缸下端面，采用四根导柱为导向作上下移动，导向柱的外表面淬火处理。
3、主缸采用单缸结构，主缸缸体通过法兰与上横梁连接，活（柱）塞杆与滑块连接。各油缸缸体均采用优质碳素钢，以保证材质的均匀性。活塞缸内壁采用强滚压处理；活（柱）塞杆均经过表面硬化处理。油缸主密封均采用进口材料密封元件，密封可靠，使用寿命长。
4、工作台上平面与滑块下平面上均加工有T形槽，T形槽尺寸和位置按标准生产，以便于用户模具安装。
5、YW41-315吨单柱液压机(校直、校正、单臂压装机)主要由主机、油压系统、电气控制系统等组成，通过管路及电气联系起来构成整机；主机部分由机身、主缸、滑块、导向杆、限程装置等组成。主机身结构件均采用钢板焊接结构，焊后进回火炉进行回火处理消除焊接应力，确保机身经久使用不易变形。
6、油压系统由插装阀、集成油路、泵组及油箱等组成；电气控制系统由操纵箱及各种控制元件等组成，控制箱安装有PLC可编程序控制系统，可完成对YW41-315吨单柱液压机(校直、校正、单臂压装机)的全部动作的控制，操作台可完成该机的全部动作的操作，操作台上设有液压机各部分动作的操作按钮，功能转换开关，各个电机的启停按钮及各部分的报警，监视指示灯，双手压制按钮，回程和急停按钮。

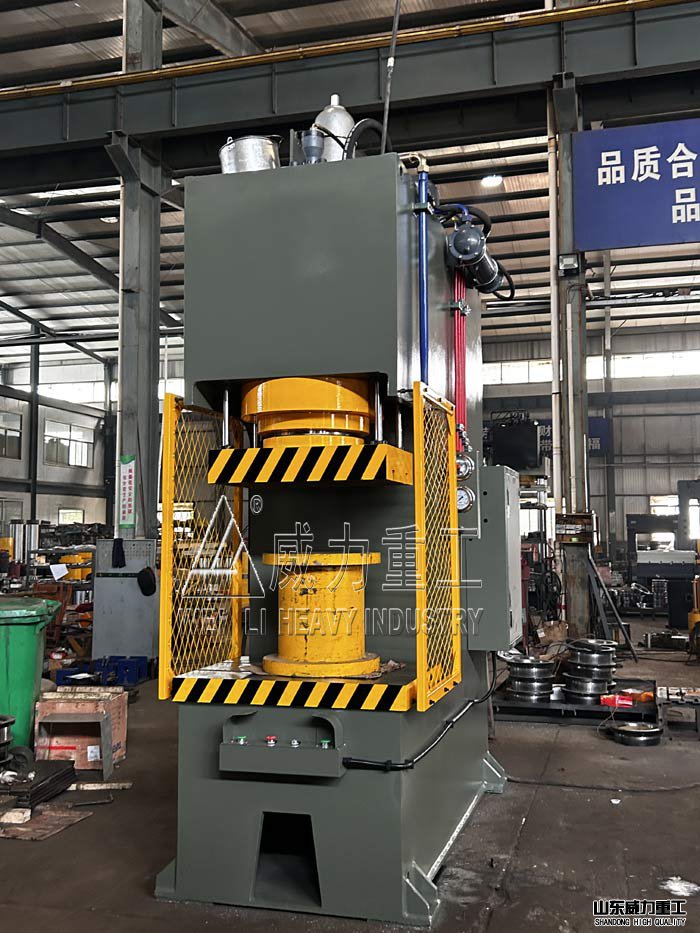

315吨单臂液压机
315吨单柱液压机技术参数：（仅供参考）
1、公称力 KN 3150
2、开口高度 mm 600
3、压头行程 mm 400
4、工作台尺寸 mm*mm 750*705*100(厚度)
5、压头尺寸 mm*mm 800*500*110（厚度）
6、最大工作压力 MPa 25
7、压头速度
工进速度 mm/s 25
回程速度 mm/s 50
8、伺服电机+泵 KW 28+115
9、整机重量约 T 13.5
10、工作台离地高度约 mm 1050
11、移动按钮站高度约 mm 1100

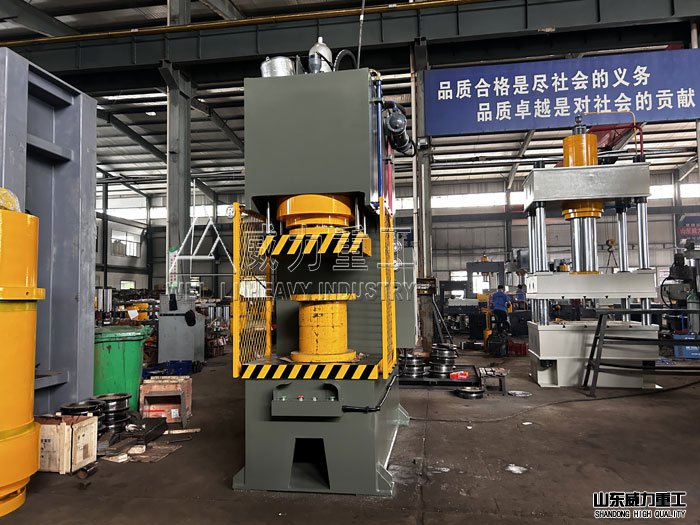

315吨单臂校直校正液压机
操作系统介绍：
1、可实现调整和半自动两种操作方式；
2、调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时；
3、半自动：这款YW41-315吨单柱液压机(校直、校正、单臂压装机)按压工作按钮，完成一次工艺循环（半自动动作也可跟据用户要求设定）；
4、滑块行程由行程控制装置调整；
5、主缸由远程调压阀进行调压。
315吨单柱液压机的组成结构
315吨单柱液压机的安全操作规程：
1、开车前应检查各部紧固件是否松动，油量是否达到要求，上下行程碰块是否牢固
2、开启油泵，慢慢使柱体全行程运动几次，检查上下行程碰块是否灵活准确，确认无误方可进行正常工作。
3、上下工件时要轻上轻下，不得碰伤工作台面或设备其它部位。
4、卸装或调直工件时，中心点必须对准液压柱的中心，不许倾斜顶压，防止滑移伤人。
5、调直工件时，手不得放在工件下面或液压柱与工件之间，防止压伤手。
6、操作完毕切断电源，清理现场和设备卫生，工件堆放整齐。

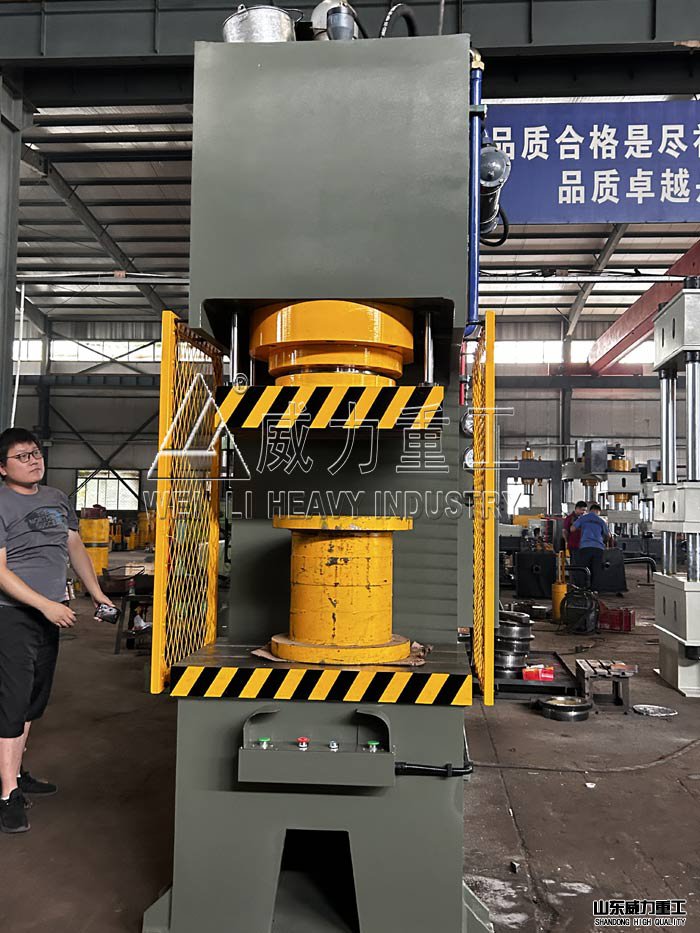

315吨单柱液压机的组成细节
315吨单柱液压机的操作注意事项：
1、最大负荷限制：了解和遵守YW41-315吨单柱液压机(校直、校正、单臂压装机)的最大负荷限制。不要超过设备规定的最大工作负荷，以避免损坏设备或引发意外事故。
2、机械固定：确保315吨单柱液压机的机械结构处于稳定状态，并正确固定在坚固的基础上。这可以通过使用合适的底座、地脚螺栓或其他固定装置来实现。
3、液压系统：检查液压系统的管道、接头、阀门等是否正常工作，避免液压泄漏。确保液压油的质量符合要求，定期检查和更换液压油，以保持系统的正常运行。
4、操作控制：熟悉YW41-315吨单柱液压机(校直、校正、单臂压装机)的操作控制器和按钮功能，并按照正确的顺序和方法操作。在操作之前，确保操作人员已经接受过必要的培训和指导，并具备操作的资格和技能。
5、安全防护装置：确保315吨单柱液压机配备了必要的安全防护装置，如安全防护罩、安全开关等。在操作过程中，保证这些装置的正常运行，不得随意拆卸或绕过安全装置。
6、人员安全：在操作YW41-315吨单柱液压机(校直、校正、单臂压装机)时，操作人员应该保持注意力集中，避免分心操作或疲劳操作。操作人员应穿着合适的个人防护装备，如安全帽、护目镜、防护手套等，以保护自身安全。
7、定期维护与检修：按照设备制造商提供的维护手册和保养周期进行定期维护和检修工作。包括清洁设备、润滑机械部件、检查紧固件等，以保持设备的良好状态和安全性能。
315吨单臂压装液压机
