单臂系列液压机是山东威力重工液压机系列产品之一，63吨单臂液压机是其中常用设备之一，也称为63吨单柱液压机，机身为C型单臂式结构，采用全钢板CO2焊接，焊接后通过回火振动处理，确保机身永不变形。液压系统位于机身内，外型美观，操作方便。63TC型单臂校直压装液压机适用于轴类零件，型材的校正和轴套类零件的压装以及金属制品的整形、切边、拆装圆柱锥形轴承、拆装各种紧配合零部件，主要部件采用45号整体铸钢并调质处理。同时也能完成板材零件的弯曲、压印、落料，校正、套型、简单零件的拉伸等工艺动作。
机器的结构特点：
1、63吨单臂液压机采用钢板焊接结构，并经壁炉回火处理。
2、63吨单臂液压机_63TC型单臂校直压装液压机有液压过载保护装置，利用三面空间，可扩宽工作范围，也可以根据用户要求定做生产。
3、采用计算机优化结构设计，C型单臂式机身结构，刚性好，结构简单，操作方便。
4、滑块的工作压力，空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整
5、液压控制采用二通插装阀集成系统，工作可靠，动作直观，维修方便。
6、63吨单臂液压机_63TC型单臂校直压装液压机采用按钮集中控制，具有调整，手动，半自动（半自动可分为单定程单次和定压单次两种工艺）三种操作方式。

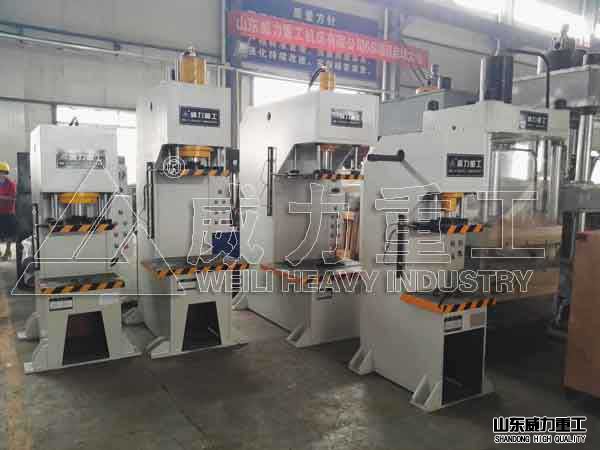

63吨C型单臂校直压装液压机
63吨单臂液压机的技术参数：
| 型号 | 单位 | 63T | 100T | 160T | 250T | |
| 公称力 | KN | 630 | 1000 | 1600 | 2500 | |
| 液体最大工作压力 | MPa | 16.5 | 26.5 | 25 | 25 | |
| 滑块下平面距工作台最大距离 | mm | 630 | 800 | 1000 | 1000 | |
| 滑块最大行程 | mm | 500 | 500 | 500 | 500 | |
| 滑块下行速度 | mm/s | 50 | 36 | 24 | 23 | |
| 滑块回程速度 | mm/s | 98 | 98 | 65 | 65 | |
| 喉深 | mm | 350 | 350 | 325 | 360 | |
| 工作台尺寸 | 前后 | mm | 650 | 650 | 650 | 660 |
| 左右 | mm | 700 | 800 | 800 | 800 | |
| 工作台距地面高度 | mm | 650 | 730 | 750 | 710 | |
| 落料孔径 | mm | 140 | 140 | 200 | 200 | |
| 油泵名称 | 中高压叶片泵 | 压力补偿变量轴向柱塞泵 | ||||
| 电机功率 | kw | 7.5 | 8.5 | 11 | 15 | |
| 机床外形尺寸 | 前后 | mm | 1550 | 1650 | 1340 | 1767 |
| 左右 | mm | 1000 | 1600 | 2000 | 2000 | |
| 地面上高度 | mm | 2500 | 2500 | 2950 | 3305 | |
| 总重量（约） | kg | 4000 | 5000 | 6500 | 8000 | |
设备的结构：
1、63吨单臂液压机_63TC型单臂校直压装液压机为C型结构，由机身、主缸、电机等组成，机体由上横梁、滑块、工作台、立柱、调整螺母和锁紧螺母组成。
2、滑块以机身为骨架，与主缸活塞杆连接，依靠机身导轨上下移动，机身及工作台均为钢板焊接结构，焊后时效处理，消除了内应力;
3、63吨单臂液压机_63TC型单臂校直压装液压机主缸为活塞式结构，缸体和活塞杆由45#锻钢制成，活塞杆表面经中频淬火后镀硬铬，表面硬度达到HRC45～55，主缸的密封件是用进口材料制成的，密封可靠，使用寿命长;
4、滑块位置由光栅尺确定，可任意调整;
5、立柱导轨采用高精度导轨;

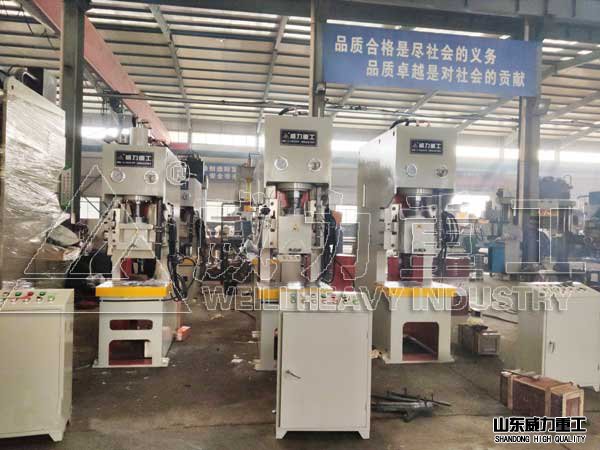

63吨单臂液压机厂家车间现货
操作方式：
1、63吨单臂液压机_63TC型单臂校直压装液压机设有点动、半自动操作方式。
2、63吨单臂液压机的滑块行程有行程控制装置调整。
3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
安全保护装置：
1、设置急停按钮，按下急停按钮，压力机立即停电静止。
2、滑块在上、下限位处均设有限位开关。
3、在活塞式油缸下腔设置液压支撑保险回路。
设备工作环境：
1、63吨单臂液压机_63TC型单臂校直压装液压机的电源：三相380v 50HZ
2、工作环境温度：0～40℃
控制系统：
63吨单臂液压机_63TC型单臂校直压装液压机的电源采用三相四线制，电压380V、50赫兹，控制电路为交流220伏，指示电路为6.3伏，电磁阀控制电压为交流220伏。
1、63吨单臂液压机配有专用电气箱，安装在车间地板上，距主机房位置能满足需方要求;
2、设置按钮盒，完成“两手按”—“急停”功能;
3、主要电气控制元件;
4、交流接触器、热继电器采用国内知名品牌;
5、时间继电器为松下产品;
6、压力传感器为ATOS产品;
