500吨单臂液压机(单柱压装油压机)机身制造工艺？
文章出处：www.sdondjx.com
人气：189发表时间：2021-09-02 15:56

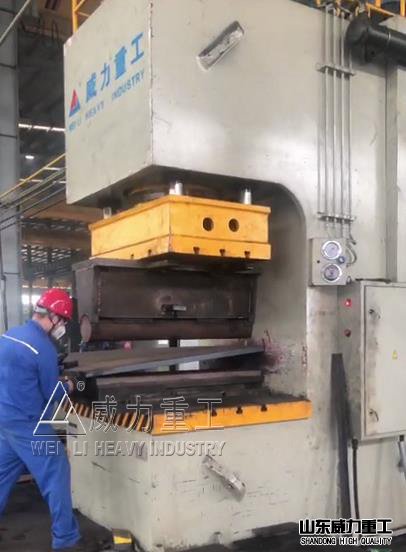

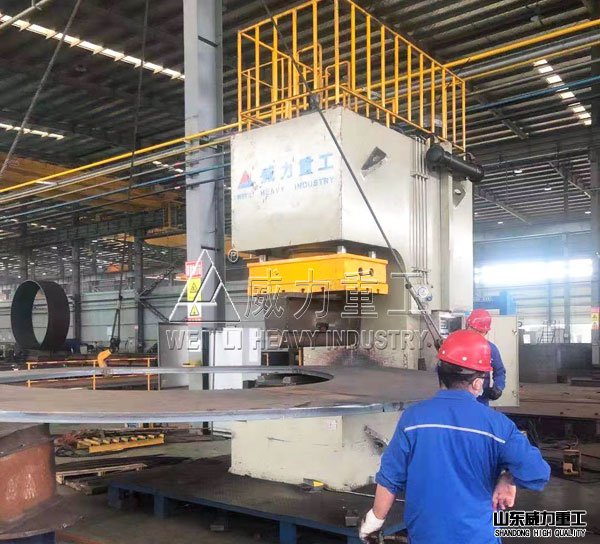

500吨单臂液压机开式C型结构机身，用于板材、轴类产品的校直、压装、校正。同时亦可完成其他大型板材的压制、成形及零件的校正压装等。所以说500吨单臂液压机也成500T单住压装油压机，是山东威力重工机床有限公司为江阴客户设计定做。公司去客户现场调试时，反馈了客户的使用情况与现场图片，一起看一下。这里我们主要介绍这款500吨单臂液压机(单柱压装油压机)组成与机身结构工艺特点。
500吨单臂液压机(单柱压装油压机)主要由主机、液压系统、电气控制系统等组成，通过管路及电气联系起来构成整机；主机部分由机身、主缸、滑块、导向杆、限程装置等组成；液压系统由插装阀、集成油路、泵组及油箱等组成；电气控制系统由操纵箱及各种控制元件等组成。机器设备的好坏，与厂家设计制造工艺有很大关系，一些必要关键件需要进行处理的都需要严格生产，才能确保500吨单臂液压机(单柱压装油压机)的质量，该设备的机身结构与制造工艺直接影响机器设备的使用与性能，具体厂家生产特点工艺如下：
1、由500吨单臂液压机(单柱压装油压机)C形框架、拉杆、螺母、油缸等组成。机身为C形单臂式结构，机身采用分体框架拉杆式结构，经计算机有限元计算确保刚性，四根拉杆采用液压预紧。
2、机身外型平整美观并具有良好的静态、动态强度、刚度。主要构件为优质钢板（Q235B）CO2焊接结构件，采用回火和时效处理消除焊接应力。
3、外观平整，无肉眼看见明显凹凸现象，焊缝打磨平整，无焊渣和流疤现象。
4、机体内外表面进行抛丸处理，表面粗糙度为Sa2.5级。
5、500吨单臂液压机(单柱压装油压机)机身整体在长期满负荷连续工作时，确保强度、刚度和疲劳强度的要求。
6、机身分为上横梁、下横梁和支撑柱。
7、滑块与主缸活塞杆用法兰连接，依靠导向杆导向作上下运动。通过上工作台的四根高强度导向柱来增强油缸的抗偏载力。增加主缸导向套长度，大于活塞杆直径的1.2倍。500吨单臂液压机(单柱压装油压机)可承受偏载、刚度好并用计算机专用优化设计程序进行优化设计，结构合理。
8、拉杆材料为45#钢锻件，经正火处理加工而成，拉杆两端加工有螺纹。锁母材料为45#钢，与拉杆螺纹相配，采用液压拉伸锁紧机身。
9、500吨单臂液压机(单柱压装油压机)工作平台上和上压头都有标准的加装模具用的T型槽，T型螺栓的尺寸为M36。
500吨单臂液压机(单柱压装油压机)在半自动的情况下的工作顺序：滑块快下 → 滑块慢下压制 → 滑块加压延时及泄压 → 滑块回程。操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具。设有独立的电气控制柜，主操作按钮站和一个移动按钮站，可实现单人双手操作。山东威力重工可根据客户工艺需求设计定做所需单臂液压机的吨位、结构。公司设计制造经验丰富，机器设备质量好，性能稳定，故障率低。定做想了解500吨单臂液压机(单柱压装油压机)价格，欢迎来公司实地考察或电话咨询张经理：18306370898（可加微信）
