C型100吨单柱油压机(液压校直机)参数与结构组成

文章出处：www.sdondjx.com 人气：154发表时间：2022-02-25 13:11

100吨单柱液压机也叫100吨单臂液压机，因外形结构像英文字母C，也称C型液压机。该设备的机身经电脑有限元分析设计，采用全钢板二氧化碳气体保护焊焊接而成，再经回火处理消除内应力，液压机身强度高，结构合理，美观大方。100吨单柱液压机的液压系统置于机身内部，减少占地面积，并且三面开放，工作范围开阔。

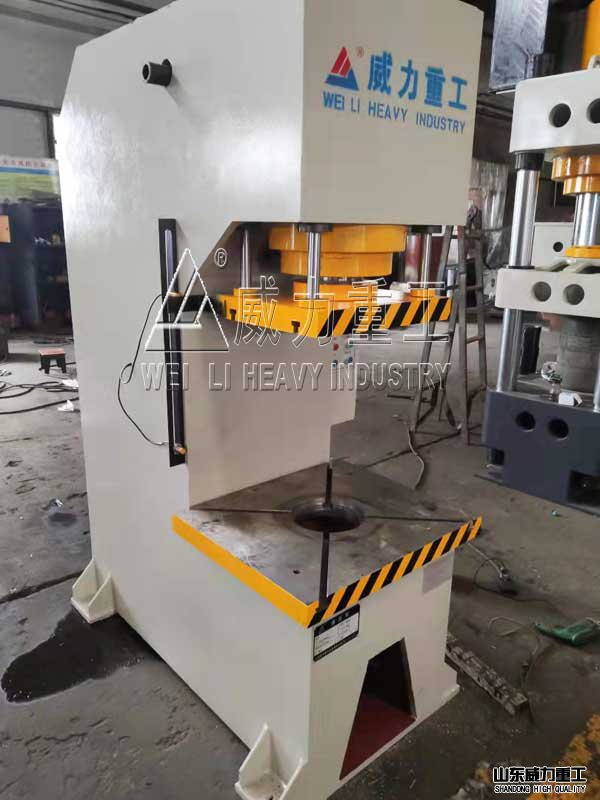

100吨单柱校直油压机

一、技术参数：

　　由于C型100吨单柱油压机(液压校直机)是非标设备，需要根据客户的具体要求来设计和生产，不同厂家给出的技术参数表可能会有所不同，但比较重要的几个技术数据应该是一致的。如：油缸行程、工作台面尺寸、喉深、滑块与工作台面距离、工作台面高度等，一旦这几个数据确定后，C型100吨单柱油压机(液压校直机)的外形尺寸和结构也就确定了。100吨单柱液压机分为工业型和维修型两种，工业型单柱液压机采用压板式活动工作台，可加装模具完成相应工作，维修型单柱液压机采用压头式活动工作台，可进行压装、装配、校直、校正作业。

　　我们为您列举了本公司C型100吨单柱油压机的技术参数表，仅供您参考，如果与您想要的设备有所不同，可联系我们公司张经理：18306370898（可加微信），给出具体的数据。

100吨单柱油压机的技术参数：

项目 Project	100t
项目 Project	维修型 Maintenance type	工业型 Industrial type
液体压力 Mpa Liquid pressure	25	25
行程 mm stroke	360	600
喉深 mm Throat depth	260	350
最大开口高度 mm Maximum opening height	600	1000
工作台尺寸 mm working desk size	500×700	800×670
上滑块尺寸 mm Upper slider size	/	600×600
下行速度 mm/s Downward speed	7.5	55
回程速度 mm/s Return speed	10	48
电机功率 KW Motor Power	5.5	7.5
注：工业型单臂液压机含上活动工作台、上下工作台有T型槽，方便固定模具。有速度快、效率高、导向好、保压、定压、定程功能

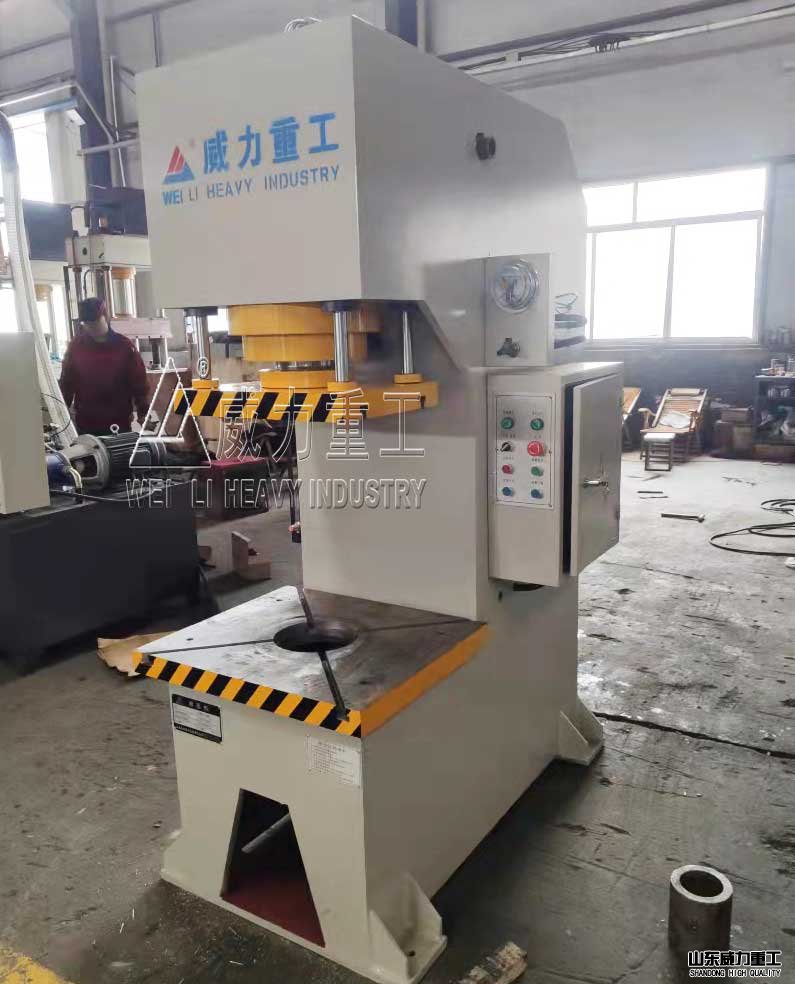

100吨C型单柱液压机

二、设备结构

C型100吨单柱油压机(液压校直机)的结构基本上相同，对于精度要求比较高的设备，需要增加更多的控制系统。10吨单臂式液压机由机体、电气系统和液压系统等部件组成，有些还需要模具。

1、机体

为C型结构，C型100吨单柱油压机(液压校直机)设备是由钢板焊接而成，具有精度高，制造成本低，生产周期短等优势；

2、液压系统

C型100吨单柱油压机(液压校直机)由液压泵、液压阀、油箱、滤油器、油缸、缓冲装置和密封装置等组成，与其他结构液压机相比，单柱式功能简单，液压阀的选择也更加的简单；

3、电气系统

电气系统由控制柜和限位开关组成，对于安全要求比较高的客户，还需要增加光栅安全防护装置，可有效避免C型100吨单柱油压机(液压校直机)压伤人员事故的出现。

以上是山东威力重工自主设计生产的一款100吨单柱油压机，也称100吨单臂液压机，该设备的技术参数反反应了机器设备的性能，关系到机器设备的价格，客户在采购前，对C型100吨单柱油压机(液压校直机)的技术参数与组成结构有相应的了解才能确保采购的机器设备适合生产。采购定做C型100吨单柱油压机(液压校直机)设备，咨询山东威力重工张经理：18306370898（可加微信）
