100吨单柱校直液压机的特点与组成结构

文章出处：www.sdondjx.com 人气：169发表时间：2022-07-14 15:14

单柱液压机的用途广泛，校直就是其中用途之一，主要用于对轴类和套类零件进行校正、压装、有关零件的成型、落料、压印等工艺。100吨单柱校直液压机机身采用钢板焊接，换向灵敏度高，无触点及空行程精度可校正到三丝，特别使用于纺织业的罗拉、汽车、摩托车的轴、连杆及各种规格的工字钢、槽钢、圆材、角钢的校正，面压力、行程皆可调节，控制，操作简便。

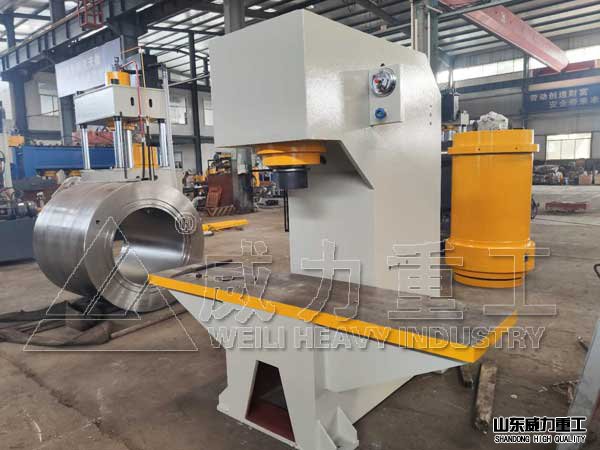

100吨单柱液压机

100吨单柱校直液压机的特点：

1、整体采用钢板焊接、并经壁炉回火处理。

2、液压控制采用二通插装阀集成系统，工作可靠、动作直观、维修方便。

3、100吨单柱校直液压机采用按钮集中控制，具有调整、手动、半自动(半自动可分为定程单次和定压单次两种工艺）三中操作方式。

4、滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

性能特点：

5、100吨单柱校直液压机全部采用钢板焊接结构，机器强度高，精度稳定并有长期的保持性，该机装有液压过载保护装置，利用三面空间，可拓宽工作范围，也可根据用户要求定做生产。

6、全油压系统，压力大，工作性能稳定，压力精度高、调节范围大。

7、安全设计，采用全自动操作和双手操作，设有急停及上下点动功能。

8、100吨单柱校直液压机主轴下行时具有快进和增压工进两种速度，快进提高工作效率：增压工进速度可任意调节，提高产品压装质量，保护模具和产品。

100吨单柱校直液压机的组成结构：

1、主机

　　100吨单柱校直液压机主机由机体、滑块、工作台面、调节螺母及锁紧螺母等组成，机身为骨架，由45号钢板焊接而成，滑块固定在油缸活塞杆前段，通过油缸工作促使滑块做上下运动;工作台面是根据工件大小而定，一般都有T型槽，方便更换和紧固模具。

2、泵站

　　100吨单柱校直液压机液压泵站由油箱、液压阀、液压泵、电机、插装阀等组成，泵站固定在1000吨单柱液压机内部，方便移动，设备发货后用户可直接使用，不需要在安装和调试。采用插装集成式液压系统，运行灵敏、可靠;油箱由钢板焊接而成，为封闭式，吸油区和回油区分开，并且有清洗窗口和放油阀门;为保证设备的稳定性，我们还会加装过滤器和冷却器，保证液压油干净、温度正常。

3、电气系统

　　100吨单柱校直液压机采用独立控制柜，控制柜内加装空气开关、继电器等电器控制系统，通过程序实现各种报警信号、限位开关与动作实现程序联锁，为方便操作，采用面板集中控制，您可通过上面的操作按钮和选择开关来操作。

4、光电保护装置

　　在100吨单柱校直液压机开口地方加装光栅安全防护装置，如果有人或其他物体靠近工作空间内，光栅就会发出信号，使设备停止运行。

5、保压装置

　　当100吨单柱校直液压机用于成型工艺时，才会用到这个功能;当粉料成型后，为保证其成型强度，我们还需要对成品保压5-8s。

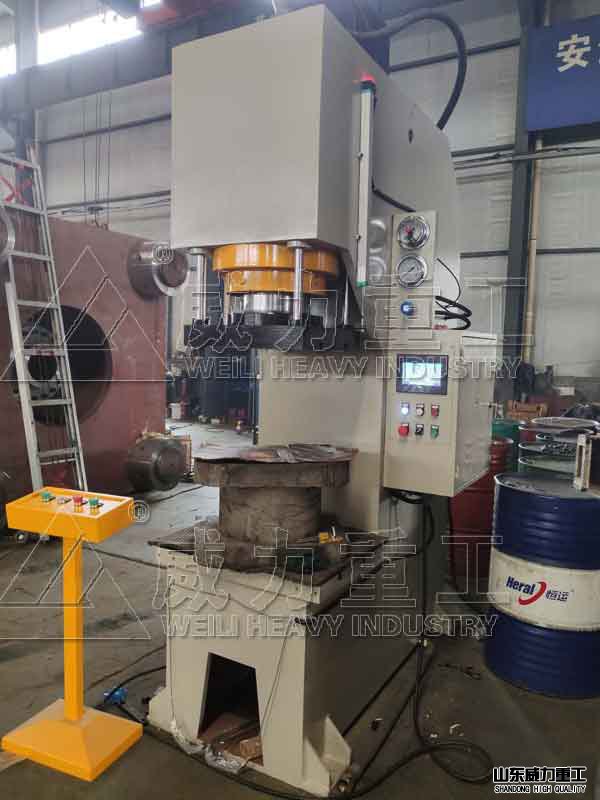

100吨单柱校直液压机

100吨单柱校直液压机基于液压传动原理，该设备中的执行器(工作缸、柱塞或活塞)结构简单，结构容易实现工作压力大、工作空间大、工作行程长的特点，具有较强的适应性，便于对大工件或长、高工件进行压制。也可根据工艺要求(垂直、水平、倾斜等)向多个方向布置。

100吨单柱校直液压机配有四柱导柱导轨，以提高产品精度，柱、活塞杆淬火铜和硬铬，保证表面耐磨性和高粗糙度，油泵进口设有独特的过滤装置，保证油泵和阀门的使用寿命。油路连接采用进口高压软管，大大降低了机器的噪音。此外，根据用户要求，还可可配备PLC、光栅保护和人机界面(触摸屏)等质优组件。
