500吨单臂校直油压机液压系统的设计特点

文章出处：www.sdondjx.com 人气：188发表时间：2021-10-04 11:18

500吨单柱液压机也称为500吨单臂式油压机，根据其功能用途，也称为500吨单臂校直油压机，本机型为C型结构，工作台三面朝外，可在工作台前方、左方、右方操作以及进料，利用三面空间扩大工作范围。单臂式液压机主要适用于轴类零件的压装，板材零件的弯曲、压印、套型、简单零件的拉伸、塑料制品的压制成型。机床、内燃机轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、军工企业、电器等行业使用。主要适用于特种钢板、型材的校正加工，同时亦可完成其他大型板材的压制、成形及零件的校正压装。500吨单臂校直油压机是由机身、滑块、油缸、液压系统、控制系统、导向杆、限程装置等组成。其中液压系统是组成该设备的重要部分，具有怎样的设计特点，一起了解下。

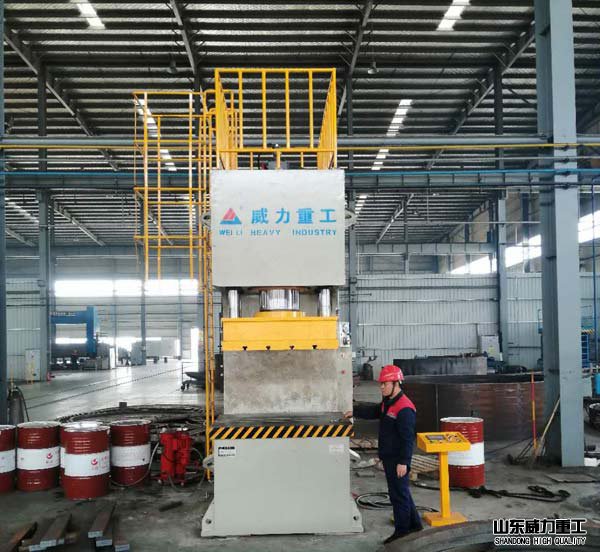

500吨单臂校直液压机

500吨单臂校直油压机的液压系统：

1、500吨单臂校直油压机液压系统由执行缸、各种阀和液压站等组成。液压站布置于主机右侧。液压控制系统全部采用先进的整体式二通插装阀集成块，用国内先进的插装阀技术，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、控制准确、工作可靠、性能稳定、磨损小、冲击小等特点，具有过载保护装置。

2、动力装置采用采用轴向柱塞泵，其流量根据工作条件自动调整，即工作行程小流量，升、降空行程大流量，因而保证油箱内油温始终处于正常使用温度。油缸下腔设有安全回路，能可靠防止下腔超压及滑块意外下行保护。主缸最大压力为25MPa，液压系统回路有高精度油液过滤器，能确保系统的油液清洁度，从而保证系统的正常可靠运行。

3、500吨单臂校直油压机压力显示通过压力表显示。这套压力控制系统可以使压头压力从公称力的20%～100%内无级调节，保压时间可以预置。500吨单臂校直油压机主油缸设置有压力限载安全回路。主油缸下腔液压系统设有液压支承安全双保险回路，并设立主缸上、下腔的液压安全联锁回路，保证下腔不打开则上腔不上压。

4、500吨单臂校直油压机油箱为钢板焊接结构，分为两个部分，吸油区和回油区。其上安装有油位指示计、空气滤清器等，油箱配有独立的油液过滤装置，以保证工作油液的清洁度，并可实现过滤装置堵塞事故报警。

5、液压管路系统密封可靠，连接方式采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表。液压管路安装时进行酸洗处理，然后涂防锈耐油漆。

6、结合面（阀、阀块、法兰、管接头）采用优质密封圈，系统各处密封可靠，防止空气混入系统，有效防止壳体附件和焊接件漏油。管道排列有序整齐，高低压管道有明显的颜色区分，采用法兰式连接，并设有足够的防震隔振管卡，尽量采用集成化连接，减少渗漏点，有效的控制液压系统泄漏。

500吨单臂校直油压机的特点：

1、500吨单臂校直油压机机身为C型开式机构，钢板焊接成型工艺，

2、压制吨位由单独活塞缸实现，活塞杆表面经中频淬火处理，使用寿命长，油缸采用进口材料密封。

3、机器T型槽分布按常规要求设计（特殊要求根据厂方设计）

4、液压系统采用先进的插装集成系统。

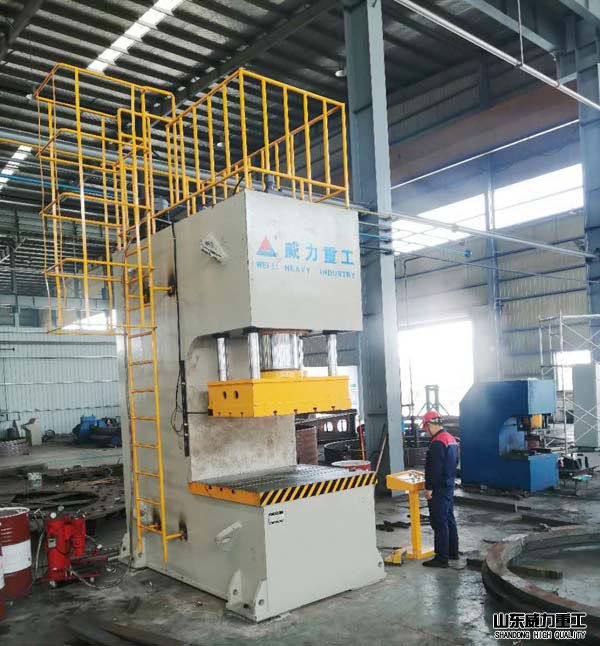

500吨单臂液压机

电控系统：

1、500吨单臂校直油压机设有集中操作控制面板，面板上布有操作按钮及选择开关。

2、控制系统有调整和半自动两种操作方式

A、调整：

即为点动，按压相应按钮完成相应动作，松手即停，此功能为调整模具时用。

B、半自动：

将转换开关旋转自半自动位置按下“下降”，压头下降——到位或到设定压力——压头回程（工艺路线可根据客户要求设置）

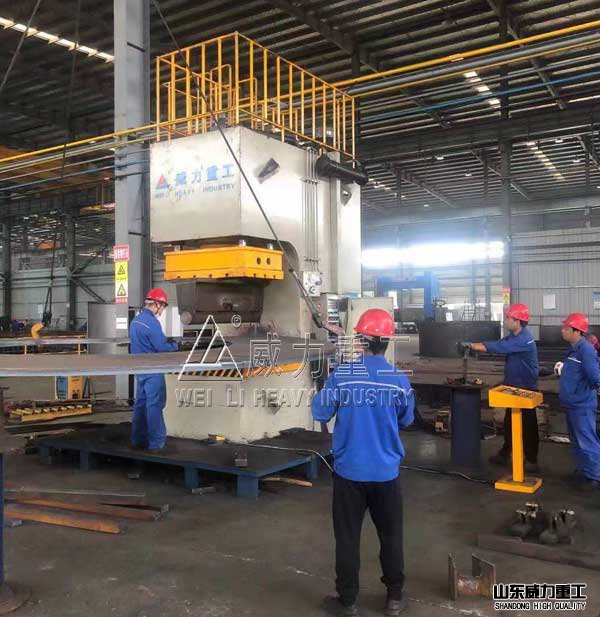

500吨单住液压机使用现场

山东威力重工机床有限公司是滕州地区大型液压机生产生产，设计生产有四柱式校直液压机、单臂校直油压机，卧式校直液压机等，公司会根据工艺需要来为客户设计生产所需要的液压机设备，尽量满足工艺需求，除此以外，公司在模压液压机、热压液压机、拉伸液压机、冲压液压机、热锻液压机、压装液压机、成型液压机等领域也可为客户提供，机器吨位100吨-5000吨均可，公司拥有先进的生产技术，丰富的生产经验，完善的售后服务，保证500吨单臂校直油压机的质量与服务，采购了解更多，联系公司张经理：18306370898（可加微信）
