500吨巧克力水箱板拉伸成型液压机控制系统原理
文章出处：www.sdondjx.com
人气：183发表时间：2021-09-02 15:57
巧克力水箱板拉伸成型机推荐使用400吨500吨四柱液压机，利用模具一次冲压成型，效率高，适合批零生产。模具由专业模具厂家提供，山东威力重工可为客户提供水箱板拉伸液压机、剪板机、折弯机、冲床等设备。在普通型不锈钢水箱板成型液压机及成套设备生产制造上，有丰富经验，国内很多家企业都是我们提供的成套生产线。500吨巧克力水箱板拉伸成型液压机主要由主机、液压控制系统、电气控制系统三部分组成。那么该设备电气控制系统是控制原理是怎样的？一起了解下。

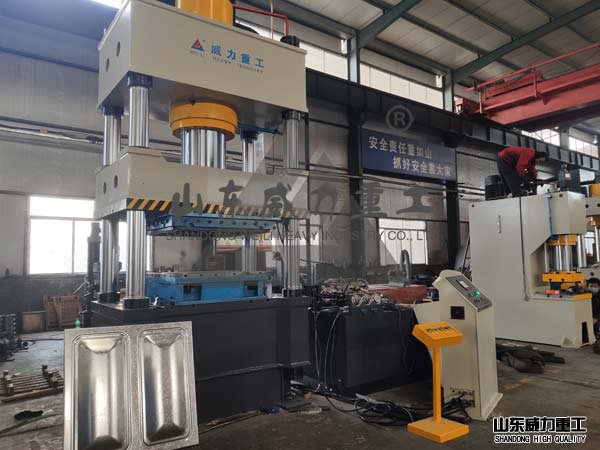

500吨巧克力水箱板拉伸液压机
500吨巧克力水箱板拉伸成型液压机核心组成与控制原理：
1、2000T油压机控制系统核心由彩色触摸屏（HMI）、系列可编程控制器（PLC）及其外围电路、传感器等组成。可编程控制器配有专用模拟量输入模块，分别与油缸拉线编码器，油缸上腔、油缸下腔、系统管道压力传感器信号输出端连接，获取其位移及压力参数。触摸屏（HMI）内专用控制软件通过专用通讯电缆与可编程控制器、PLC通讯，获取位移、压力等数据和PLC输入输出状态。HMI内专用控制软件和PLC综合以上信息，通过智能处理，控制PLC输出，通过中间继电器，控制外围电器、液压设备的运转。
2、500吨巧克力水箱板拉伸成型液压机控制方式为定程、定压控制。
3、电气控制系统采用控制柜按钮集中控制，按钮和信号灯采用国产名牌。电气系统动力电路为380V、50HZ。设有活动按钮盘,双手操作式（带紧急停止按钮）。其特点如下所述：
（1）、视野宽，操作控制简单，仅用一个指令开关即可完成全部工作程序。在全行程任意位置均可进行停止、快停、提升、工进、保压程序。
（2）、500吨巧克力水箱板拉伸成型液压机设有独立的电气控制柜，主操作按钮站和一个移动按钮站，可实现单人双手操作。
（3）、电气控制柜主要用于安装动力控制元件，如控制总电源和电机启动控制元件，保护开关及漏电保护器等。电气控制柜内设置有照明灯和换气通风设施。电气柜有良好的密封性，可有效的防止灰尘侵入，电气柜的放置位置由需方确定。电源线采用耐油橡胶电源线。
（4）、设有机器各部分动作的操作按钮和功能转换开关，各电机的起停按钮及部分报警和监视指示灯，便于随时掌握压机的工作状态。
（5）、500吨巧克力水箱板拉伸成型液压机设有移动按钮站和固定式操纵台各一个, 两者之间操作应可相互连锁，以防止误操作。
移动按钮站上布有双手压制、回程、急停等按钮，在主操作台有相应旋钮，分别为主操作、移动操作台操作，能有效避免误操作。
（6）、采用PLC可编程序控制器。在PLC输出点与电磁阀之间，通过中间继电器连接。电气控制统由操纵箱及各种控制元件等组成。
工作原理：500吨巧克力水箱板拉伸成型液压机是利用液压泵将原动机的机械能通过液压控制系统换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和液压控制管路的传递进入油缸，推动固定在上横梁上的主缸带动上下活动梁来回移动，由四个立柱导向将上下模具闭合，压制不锈钢板工件，再于顶出缸把压制好的工件顶出。在液压传动中，液压油缸就是一个简单而又比较完整的液压传动系统。它的设计制造工艺在500吨巧克力水箱板拉伸成型液压机中也是非常重要的。客户在采购时，都要留心注意。
