- 500吨单臂液压机_500t单住油压机_单住校直液压机主要采用钢材焊接而成，经回火震动时效处理， 机架设计经有限元素分析，具有刚性、精度。确保了机器变形量小的特点，工作台可以上
- 咨询热线：18306370898
-
产品详情
联系我们
500吨单臂液压机_500t单柱油压机_单住校直液压机主要采用钢材焊接而成，经回火震动时效处理， 机架设计经有限元素分析，具有刚性、精度。确保了机器变形量小的特点，工作台可以上下移动，扩展了机器开合高度，使用更方便。500吨单臂液压机_500t单柱油压机_单住校直液压机主要由主机、液压系统、电气控制系统等组成，通过管路及电气联系起来构成整机；主机部分由机身、主缸、滑块、导向杆、限程装置等组成；液压系统由插装阀、集成油路、泵组及油箱等组成；电气控制系统由操纵箱及各种控制元件等组成。要适用于特种钢板、型材的校正加工，同时亦可完成其他大型板材的压制、成形及零件的校正压装。
500吨单臂液压机
500吨单臂液压机_500t单柱油压机_单住校直液压机的特点：
1、500吨单臂液压机_500t单柱油压机_单住校直液压机具有结构刚性好，导向性能好，速度快等特点。
2、方便的手动调整机构可调整压头或上工作台在行程中任意位置压制，也可在设计行程内任意调整快进和工进行程的长短；
3、整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有方便的操作空间。
4、液压系统位于机身内，外型美观，操作方便，可扩宽工作范围，利用三面空间加长液压缸行程。
5、500吨单臂液压机_500t单柱油压机_单住校直液压机设有独立的液压与电器控制系统，采用按钮集中控制，可实现定程和定压两种成型工艺，具有压力显示和行程、压力调节等功能。
6、采用按钮集中控制，具有调整、手动、半自动三种操作方式。
7、500吨单臂液压机_500t单柱油压机_单住校直液压机机身为C型单臂式结构，采用全钢板CO2焊接，焊接后通过回火时效处理，确保机身永不变形。
8、可选择带有四柱导柱导向，从而提高产品精度，
9、立柱、活塞杆淬火后镀铜和硬铬，保证表面的耐磨性和较高的粗糙度；
10、油泵进油口装有独特的过滤装置，确保油泵和阀的使用寿命。
11、油路连接采用进口高压软管，大大降低机器噪声。
12、可根据用户要求，另配置进口PLC、光栅保护以及人机界面（触摸屏）等先进元器件。对于客户的特殊要求，我们可以特别设计生产，最大限度的满足客户生产工艺要求。
用途：
500吨单臂液压机_500t单柱油压机_单住校直液压机型号YW40-500T,此液压校直机适用于的各类轴类和套类零件进行校正、压装、有关零件的成型、落料，压印等工艺用途。(可选配PLC控制和光栅保护装置，可选择移动工作台，被校工件长度内任意点都可校到）
部分组成部件结构：
1、油缸
500吨单臂液压机_500t单柱油压机_单住校直液压机主缸为单活塞缸，活塞头采用整体结构。油缸依靠缸体台肩安装于机架上横梁孔内，用四个导向拄连接，保证了油缸的抗偏载能力。主油缸的活塞杆采用45#锻打件，退火处理后进行粗加工，表面高频淬火、精加工、精磨、镀铬，精度高、耐磨性好。活塞杆硬度HRC45-50。
活塞杆的运动导向采用非金属耐磨环，避免金属接触可能造成的拉缸现象。
500吨单臂液压机_500t单柱油压机_单住校直液压机主油缸主密封采用国内外知名品牌，带自动补偿的优质密封圈密，避免油缸的渗漏，并具有很好的耐磨性及耐热性，保证密封使用的周期。
500吨单臂校直液压机
2、液压系统
（1）500吨单臂液压机_500t单柱油压机_单住校直液压机液压系统由执行缸、各种阀和液压站等组成。液压站布置于主机右侧。液压控制系统全部采用先进的整体式二通插装阀集成块，用国内先进的插装阀技术，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、控制准确、工作可靠、性能稳定、磨损小、冲击小等特点，具有过载保护装置。
（2）动力装置采用采用轴向柱塞泵，其流量根据工作条件自动调整，即工作行程小流量，升、降空行程大流量，因而保证油箱内油温始终处于正常使用温度。油缸下腔设有安全回路，能可靠防止下腔超压及滑块意外下行保护。主缸最大压力为25MPa，液压系统回路有高精度油液过滤器，能确保系统的油液清洁度，从而保证系统的正常可靠运行。
（3）压力显示通过压力表显示。这套压力控制系统可以使压头压力从公称力的20%～100%内无级调节，保压时间可以预置。
（4）油箱为钢板焊接结构，分为两个部分，吸油区和回油区。其上安装有油位指示计、空气滤清器等，油箱配有独立的油液过滤装置，以保证工作油液的清洁度，并可实现过滤装置堵塞事故报警。
（5）液压管路系统密封可靠，连接方式采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表。液压管路安装时进行酸洗处理，然后涂防锈耐油漆。
3、操作系统
（1）、调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于500吨单臂液压机_500t单柱油压机_单住校直液压机调整及更换模具。
（2）、半自动动作顺序如下：
滑块快下 → 滑块慢下压制 → 滑块加压延时及泄压 → 滑块回程。
（3）、PLC程序中设制无压力慢速下行功能，即微动对模操作。在操作台上有相应功能按钮。
4、安全保护装置
（1）、静止及急停按钮：发生异常时按“静止”按钮，500吨单臂液压机_500t单柱油压机_单住校直液压机工作全部停止；按“急停”按钮，包括电机均停止运行。
（2）、双手操作按钮：双手下行同步时限0.5～1S。
（3）、液压支承保险回路：为防止滑块失控下行，在活塞式主油缸下腔设置液压支承联锁回路，确保安全。设置液压联锁回路，确保支承保险阀不打开时，主缸上腔无法上压力。
（4）、超载保护：液压系统中设有液压安全阀，确保500吨单臂液压机_500t单柱油压机_单住校直液压机不会超载工作。
（5）、安全压力（过载保护装置）：液压系统设有安全阀，当油压超过设定值（可调）时自动溢流排油，并在操纵箱处发出报警信号。
（6）、在500吨单臂液压机_500t单柱油压机_单住校直液压机的顶部设有检修平台并设有扶梯、压机设有急停按钮，在发生意外时，工作人员可在最短时间内停止机器工作。确保维修人员安全作业。
（7）、500吨单臂液压机_500t单柱油压机_单住校直液压机设有预警装置，每次工作开始时，都有铃声提示预警。产品最高处设有标高警示灯
（8）、过载和超过行程保护：液压系统中设有液压安全阀，确保500吨单臂液压机_500t单柱油压机_单住校直液压机不会超载工作而损坏压机；
（9）、电机设置缺相保护。
（10）、500吨单臂液压机_500t单柱油压机_单住校直液压机各限位开关均灵活可靠，电器控制部分接触良好，电线、电缆绝缘符合有关标准要求。
（11）、液压部分设置安全阀、压力测试点、放气口。

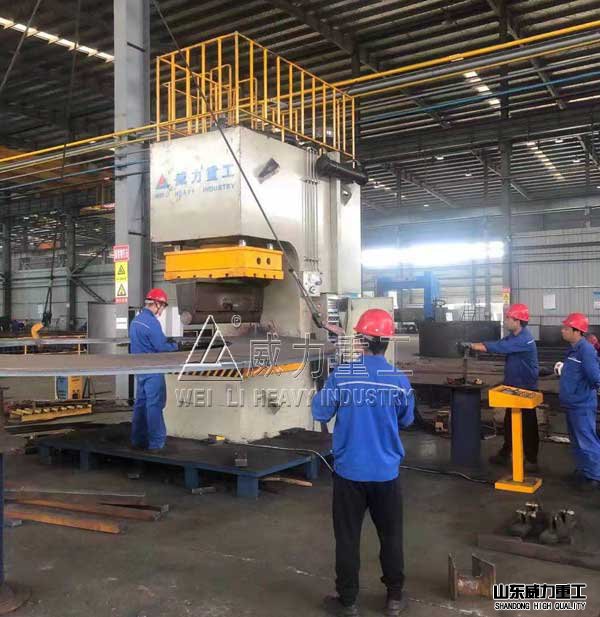

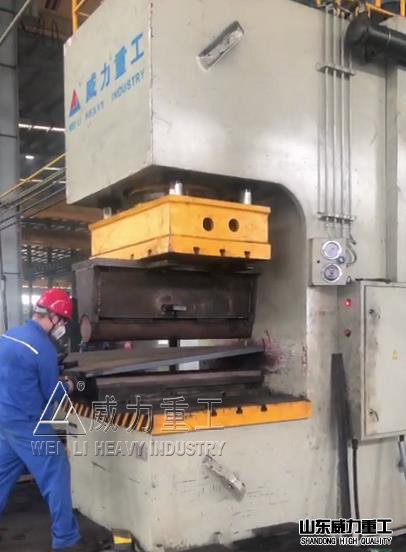

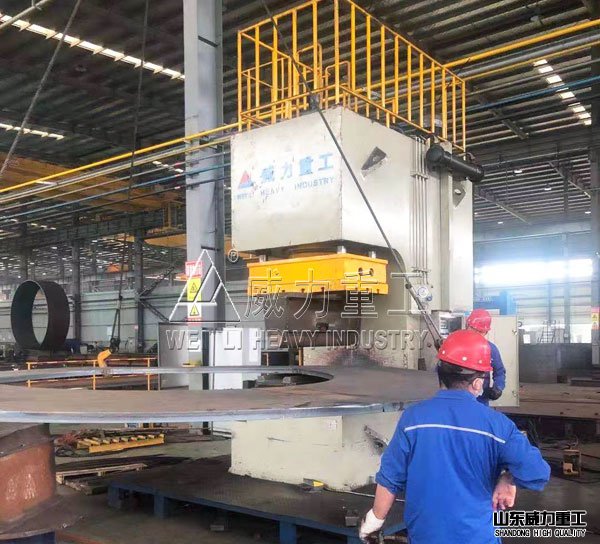

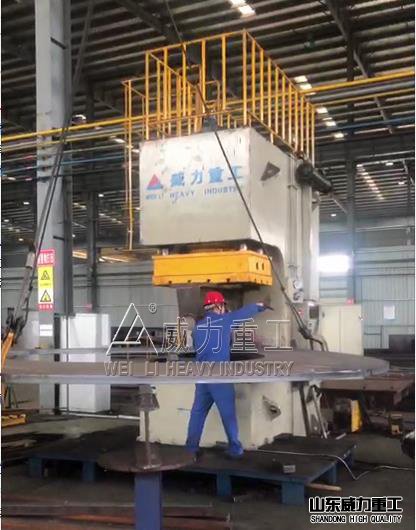

500吨单臂液压机使用现场
使用注意事项：
1、液压系统工中应随时注意油位高度和温升，一般油液的工作温度在35~60℃较合适。
2、液压油要定期检查和更换，保持油液清洁。对于新投入使用的500吨单臂液压机_500t单柱油压机_单住校直液压机，使用三个月左右应清洗油箱，更换新油，以后按设备说明书的要求每隔半年或一年进行一次清洗和换油。
3、使用中注意过滤器的工作情况，滤芯应定期清洗和更换，平时要防止杂质进入油箱。
4、若500吨单臂液压机_500t单柱油压机_单住校直液压机长期不用，则应将各调节旋钮全部放松，以防止弹簧产生永久变形而影响元件的性能，甚至导致故障发生。
500吨单臂液压机_500t单柱油压机_单住校直液压机技术参数（仅供参考）
|
技术参数 |
单位 |
YW41-500T |
||||
|
公称压力 |
kn |
5000 |
||||
|
液体工作压力 |
mpa |
25 |
||||
|
喉深 |
mm |
500 |
||||
|
压头行程 |
mm |
600 |
||||
|
工作速度 |
Mm/s |
30 |
||||
|
回程速度 |
Mm/s |
60 |
||||
|
压头至工作台最大距离 |
mm |
1000 |
||||
|
工作台尺寸 |
前后 |
mm |
1000 |
|||
|
|
左右 |
mm |
1200 |
|||
|
电机功率 |
kw |
30 |
||||
