单臂轴类板类校直液压机常用型号技术参数？

文章出处：www.sdondjx.com 人气：171发表时间：2020-03-09 14:07

单臂轴类板类校直液压机为C型单柱式结构，经计算机优化设计，简单、经济、适用。液压控制系统采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减小了连结管路与泄漏点。独立的电气控制系统，工作可靠，动作直观，维修方便。采用按钮集中控制，设调整（点动），单次（半自动）二种操作方式。可实现定程，定压二种成型工艺，并具有保压延时等性能。工作压力、行程根据工艺需要在规定的范围内可调。常用吨位型号有40吨、63吨、100吨、125吨、160吨、200吨、315吨、400吨、500吨等。单臂轴类板类校直液压机技术参数不仅关系到设备质量，与液压机价格也有着必不可分的关系，这里就一起来了解下该设备都有哪些技术参数。。有关单臂校直液压机价格，咨询张经理：18306370898（可加微信）

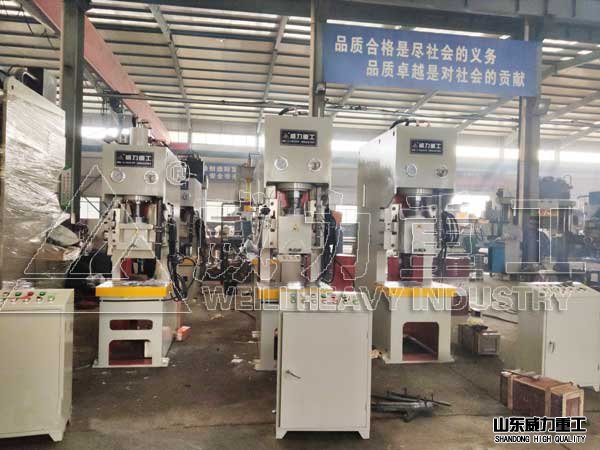

100吨单柱校直液压机厂家

项目		单位	40	63	100	160	200	250	315	400	500
公称力		kN	400	630	1000	1600	2000	2500	3150	4000	5000
液体最大工作压力		MPa	25	25	26	28	26	25	25	25	25
母压头至工作台最大距离		mm	500	500	500	600	600	600	650	700	800/1400
压头最大行程		mm	500	500	500	500	500	500	600	700	700/800
喉深		mm	280	300	320	350	360	360	400	400/600	400/1200
工作台尺寸		mm	1250 X420	1600 X520	2000 X550	2000 X600	2000 X620	2000 X650	2500 X650	2500 X650	2500 X650/ 2000X1800
落料孔径		mm	ø200	ø200	ø200	ø200	ø200	ø200	ø200	ø200	ø200
工作台距地面高度		mm	600	600	700	700	655	750	700	800	1000
机器轮廓尺寸	左右	mm	1250	1600	2000	2000	2000	2000	2500	2500	2500
	前后	mm	1400	1480	1510	1680	1700	1600	1850	1850	1850
	高度	mm	2167	2200	2350	2550	2950	3000	3150	3200	3400
功率		kW	5.5	7.5	7.5	7.5	11	15	22	30	45
机器重量(约)		kg	2400	2650	3500	5000	8500	9500	15000	20000	25000

单臂轴类板类校直液压机适用于的各类轴类、板类、套类零件进行校正、压装、有关零件的成型、落料，压印等工艺用途。(可选配PLC控制和光栅保护装置,可选择移动工作台，被校工件长度内任意点都可校到）。滑块速度根据用户使用工艺及要求选定，如客户无特殊要求，我公司按我方常规配置。设计特点如下：

1、机身为C型开式机构，钢板焊接成型工艺，

2、压制吨位由单独活塞缸实现，活塞杆表面经中频淬火处理，使用寿命长，油缸采用进口材料密封。

3、单臂轴类板类校直液压机T型槽分布按常规要求设计（特殊要求根据厂方设计）

4、液压系统采用先进的插装集成系统。

6、控制系统有调整和半自动两种操作方式

A、调整：

即为点动，按压相应按钮完成相应动作，松手即停，此功能为调整模具时用。

B、半自动：

将转换开关旋转自半自动位置按下“下降”，压头下降——到位或到设定压力——压头回程（工艺路线可根据客户要求设置）

客户一次采购多台单臂液压机

采购了解单臂轴类板类校直液压机设备，欢迎来威力重工实地考察，电话咨询公司张经理：18306370898（可加微信）

本文由：单臂液压机厂家搜集整理
