单臂校正压装液压机精度调整与设计工艺

单臂校正压装液压机应用非常广泛，我公司生产的这款单臂液压机具有绝对的市场竞争优势，凡在公司订购的单臂液压机能耗低、速度快、低噪音、高效率。滑块滑块二段速度控制、空载快速、慢速靠模、拉伸，且活动横梁上下限位保护。可根据用户需求设置光电保护装置，方便使用中的安全操作。同时可以设置自动、手动功能，可转换，可定程、定压、延时保压。在日常的加工生产中客户很为关注还是单臂校正压装液压机的精度调整与工艺加工，这里简单介绍下：

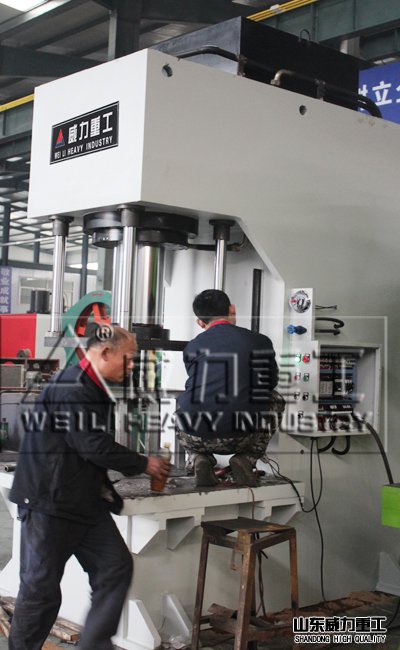

单臂校正压装液压机生产车间


单臂校正压装液压机在精度调整中，活动横梁下平面与活塞杆是垂直的，这样活动横梁下平而对工作台面的平行度偏差，可以反映出活塞中心线对工作台面的垂直情况。因此，可将活动横梁停留在中间位置上，先测量其平行度偏差。 平行度检查调整完毕后，应检查活动横梁运行垂直度是否符合要求。



当发现垂直度的调整精度与平行度精度发生矛盾，且数值均大于规定值时，应检查装配质量及检查活动横梁等零件单件质量。



除此以外单柱校正压装液压机的设计工艺需要中在原本设计的基础额外添加了单臂液压机上的旋转滑块，一起来了解下：

上滑块、中心轴及下滑块；上滑块和下滑块依磁力连接；中心轴穿过下滑块中心固定于上滑块中心，作为下滑块旋转的轴；上滑块与单柱液压机的活塞杆连接；下滑块工作面上有T型槽。

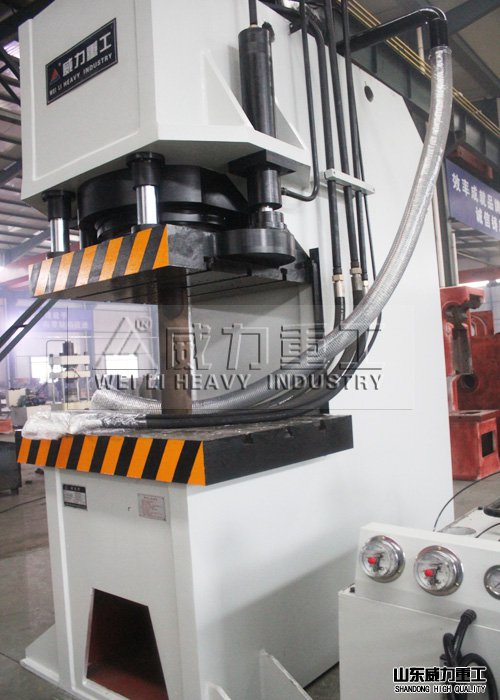

单臂校正压装液压机加工现场



这种单臂校正压装液压机的优越性：1、采用本方案既可以在通用单柱液压机上安装模具，也增加模具安装数量，至少为两种规格，可靠地实现压制工艺；2、具有广泛地应用性，缩短更换模具时间，减少生产准备时间，提高了生产效率；3、该装置安装在YW41系列单臂液压机活塞杆上，构成压制工件的工作基准，可将不同T型槽数的模具安装到工作面上压制成形；利润递增20％，通用性提高了50％。
