63吨液压板类校直机的用途与特点

文章出处：www.sdondjx.com 人气：133发表时间：2020-10-05 16:17

63吨液压板类校直机的用途与特点

63吨液压板类校直机也称63吨单臂液压机，主要用于对板类和套类零件进行校正、压装、有关零件的成型、落料，压印等工艺用途。(可选配PLC控制和光栅保护装置可选择移动工作台，被校工件长度内任意点都可校到）其组成结构的特点是机器设备质量的关键，也是客户使用的采购使用的关键，具体的结构特点如下：

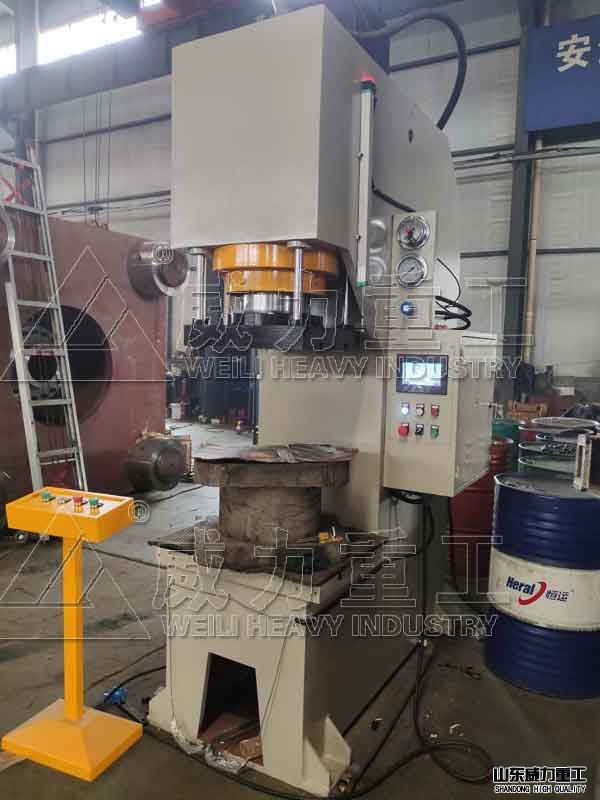

63吨单柱式液压板类校直液压机

1、63吨液压板类校直机机身计算机优化，为C型单臂结构，采用CO焊接，焊后同感回火时效处理确保机身永不变形。

2、液压系统位于机身内部，节约空间，外形美观操作方便；压力可调。

3、滑块与主缸活塞杆用法兰连接，依靠导向杆导向作上下运动；工作台上平面加工有T形槽，方便安装模具。

4、限程装置位于主机机身右侧，由支架，撞块及行程开关组成。支架固定于机身上，行程开关控制上、下极限位置，调节上下限位置即调节压头上下运动位置。

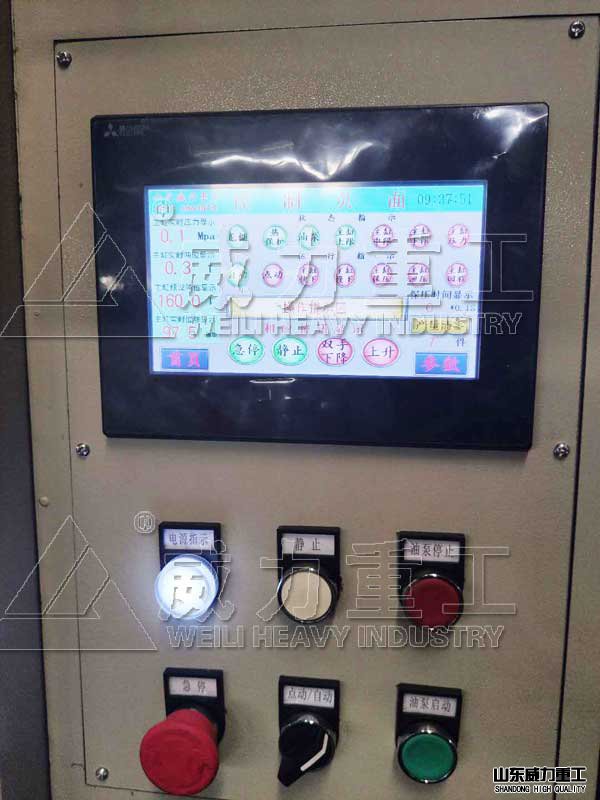

5、电气控制，控制系统采用继电器控制，操作简洁；液压机分别进行手动、调整（点动）的控制。63吨液压板类校直机采用集中独立控制操作台，操作台安装在63吨液压板类校直机的右侧，其上有工作指示灯及工作状态指示灯、工作方式选择开关和相关按钮等。操作方式有手动、调整（点动）等方式。

6、可现配移动工作台。

63吨单臂液压机的结构组成部分

63吨液压板类校直机机器利用三维空间，上下工件方便，可预置工作压力，压力自动补偿，具有定程工艺，本机器结构紧凑，动作灵敏可靠，点动和单次循环。由机身、主缸、电机等组成。机身由上横梁、滑块、工作台、立柱、调节螺母及锁紧螺母等组成。
