多向模锻液压机(4000吨5000吨6000吨7000)锻造压力机

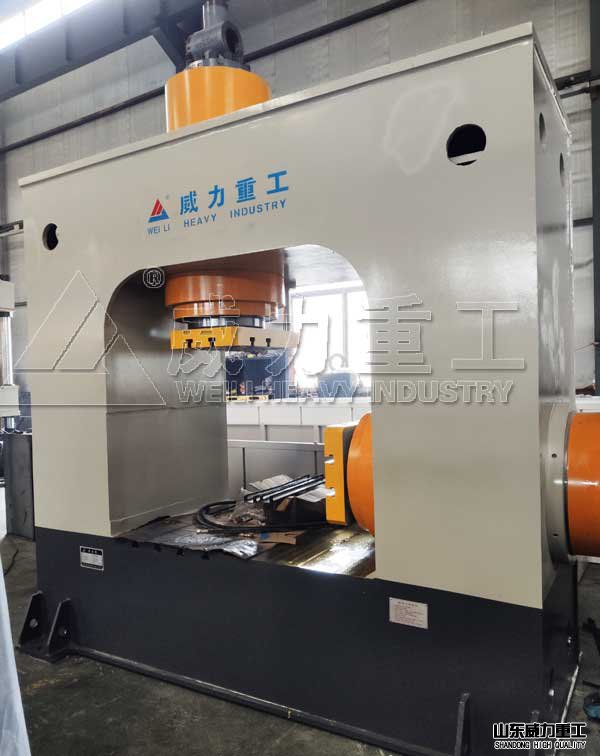

多向模锻液压机400吨

1、模锻的基本工序 模锻工艺过程：下料、加热、预锻、终锻、冲连皮、切边、调质、喷丸。高压锻造法兰生产厂家常用工艺有镦粗、拔长，折弯、冲孔、成型。
2.常用模锻设备 常用模锻设备有模锻锤、热模锻压力机、平锻机和摩擦压力机等。通俗地讲，锻造法兰质量更好，一般是通过模锻生产，晶体组织细密，强度高，当然价格也贵一些。

2、锻件性能好，由于多数锻件的形状是由模锻成形的多向模锻液压机，多向模锻液压机纤维组织沿锻件轮廓分布，因此多向模锻液压机的力学性能好，一般强度可提高30％以上。

多向模锻液压机(4000吨5000吨6000吨7000)锻造压力机主要本机部分、液压部分、电器部分、润滑部分、基础部分组成。

1、本体部分结构及特点

本体部分为整个设备的执行部分。其结构采用液压机中常见的三梁四柱式结构。上、下横梁与立柱组成一个刚性的封闭框架，以承受液压机的全部工作载荷。本体部分主要由主工作缸、副工作缸、回升缸、移动工作台平拉油缸、立柱、上横梁、下横梁、活动横梁、导向套、保护套、锁紧螺母、上砧垫和补液油箱、移动工作台等部件组成。

本体的三横梁采用铸钢结构形式，铸后失效处理，超声波探伤检验，杜绝了不合格品的下转。上、下横梁与立柱组成一个刚性的封闭框架，以承受液压机的全部工作载荷。

安装时通过对多向模锻液压机(4000吨5000吨6000吨7000)锻造压力机四根立柱的特有电加热，调整锁紧螺母，实现了对立柱的预应力锁紧紧固，保证了横梁的平衡，确保本体部分稳定性好，可靠性高，结构牢固，抗偏载能力强。

立柱上安装有上、下限程套。上限程套固定在上横梁的下端，下限程套固定在下横梁的上端，限制活动横梁的行程，保护机身不受冲击损坏。

活动横梁内镶有偏心导套，对立柱、横梁起到了保护作用，延长了横梁和立柱重要零件的寿命。

为增加下横梁的刚性。横梁立筋布置成较密的网格状。

快速换砧装置置于活动横梁的下平面。垫板销孔与活动横梁配做，起上砧的定位作用。垫板与活动横梁螺栓联结。上砧通过楔铁与上垫板相连。


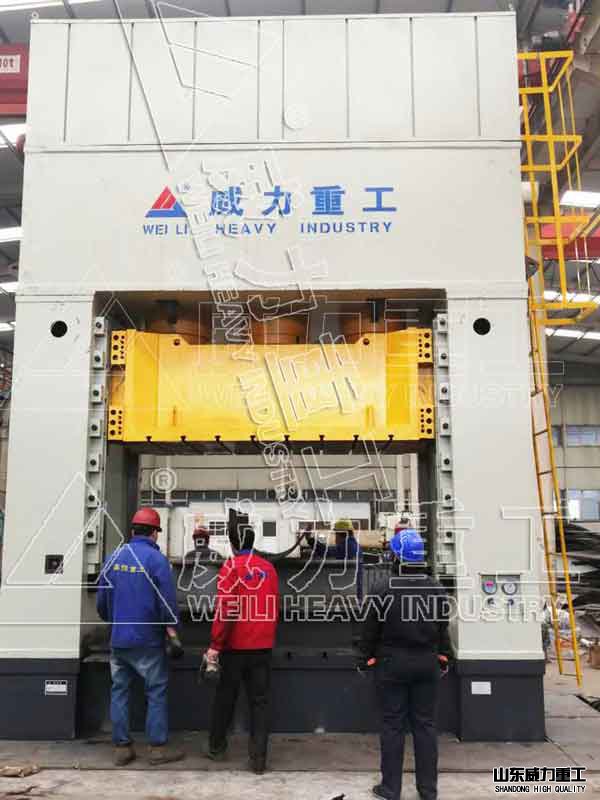

3000吨框架式多向模锻液压机


1.2油缸

油缸由一个主油缸和两个副油缸组成，三个油缸缸体采用锻钢件。

1.2.1、主工作油缸主要由缸体、柱塞、压盖、导套和密封圈组成（见下图）。缸体采用35#钢三段焊接结构。是实现空行程和工作行程的工作执行元件。

缸体贯穿上横梁，缸体法兰与上横梁下平面螺纹连接，油缸的定位由缸外壁的两个环形面与横梁的配合来保证，柱塞头部与活动横梁为球面支承的柔性联结，依靠柱塞带动活动横梁下行。

柱塞采用35#锻钢，表面淬火处理硬度达到HRC42-52提高了柱塞的表面硬度；经加工后表面粗糙度达到0.8以上，柱塞杆的表面光洁度有利于油缸的密封，同时间接延长了密封圈的使用寿命。密封圈为夹布橡胶的V型圈，具有较好的耐磨性，同时良好的弹性也有利于安装和更换。

主缸柱塞下端为凹球形（见下图）与活动横梁实现双球面铰接，大大减小了多向模锻液压机(4000吨5000吨6000吨7000)锻造压力机在偏心锻造情况下作用在导套及密封件的侧向力。

主工作油缸导向套，材料为ZQSn6-6-3，抗磨性强，导向性好。

1.2.2、两个副工作缸对称布置在主工作缸两侧，其结构型式和主油缸基本相同。

柱塞与活动横梁为球面支承的柔性联结，柱塞下部为凸球形，在水平方向上可以稍有移动。当偏心加载时，活动横梁在偏心力矩作用下倾斜，此时，球面副可相对滑动，则柱塞只传递轴向压力及摩擦力矩，因此侧推力将大大减小，改善了柱塞导套及密封的磨损情况。

1.2.3、两个回升缸均为单方向作用的柱塞缸，对称布置在机身两侧。为活动横梁回程的执行部件，缸体安装在上横梁内部，缸体法兰与上横梁螺纹联接。缸外壁的两个环形面与横梁配合，柱塞与中横梁采用球面支承的柔性联结，当缸内充入压力油后，在柱塞的推力作用下，两根拉杆带动中横梁回程。

1.3、立柱

材料为45#锻钢，立柱螺纹采用国际45°锯齿形螺纹，与螺母相配，锁紧横梁。立柱硬度为HRC45-52，所有过渡台阶采用R圆角过渡，降低应力，提高寿命。

立柱靠近工作台处设有立柱保护套。

1.4、锁紧螺母

采用45#锻钢，调质处理。外侧螺帽采用整体结构形式，内侧螺帽采用分体结构形式。

1.5、充液油箱

为整体焊接箱体结构，通过冲液阀座置于三个工作缸的上端。其上有空气滤清器，内部充液阀与阀座相连，保证油路畅通。空行程时，活动横梁下行，控制油泵排出的压力油首先打开充液阀， 油箱内低压油通过自重进入充液阀座，注入工作油缸，直到上砧接触工件。工作行程时，充液阀关闭，保证工作油缸为一封闭腔体。回程时，充液阀打开，在回升油缸的带动下，活动横梁上行，工作油缸内油液通过充液阀溢回充液油箱。

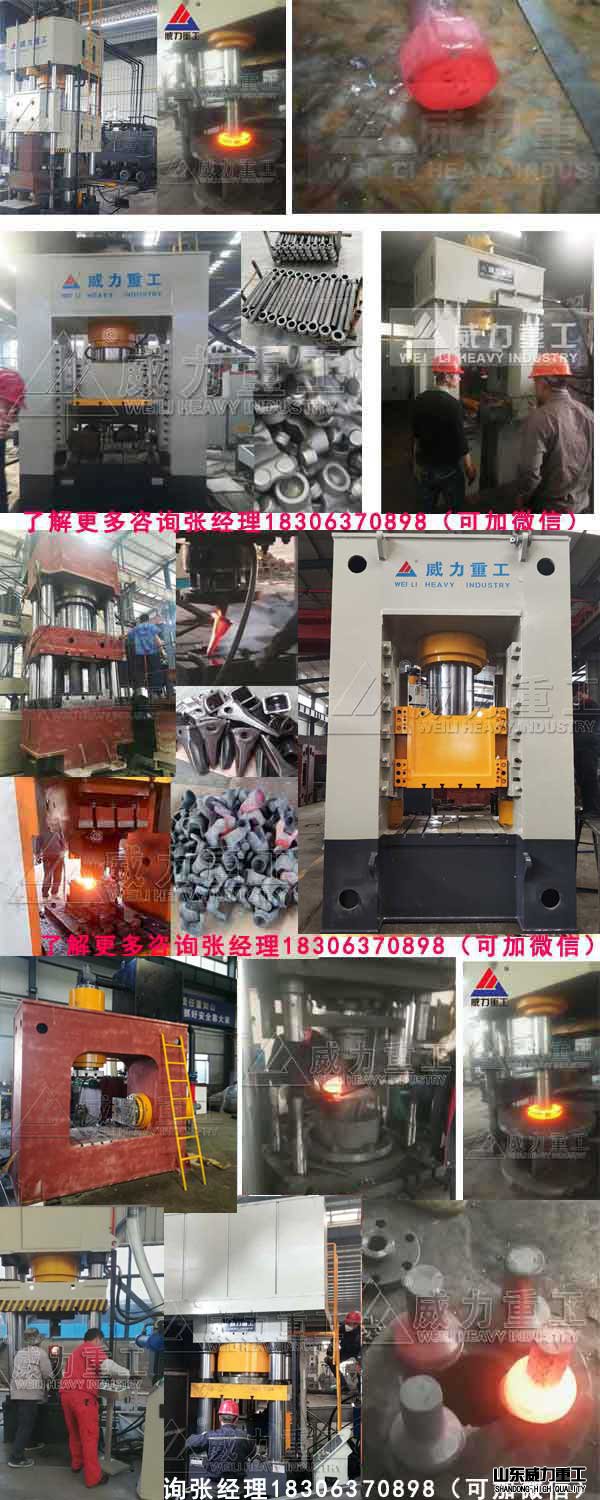

部分成功案例


1.6、 移动工作台用于模具更换和锻件移动，移动工作台台体材料为ZG270-500铸钢件，台体承受模具重量及工作载荷，并将载荷传递到多向模锻液压机(4000吨5000吨6000吨7000)锻造压力机机身工作台上，台体下面装有导轨板，材料为高耐磨铸钢件，并且设有自动润滑装置。移动工作台的移动由两个水平油缸驱动，并具有防尘功能。

采购定做大型多向模锻液压机、热锻液压机、自由锻造液压机设备等，欢迎咨询威力重工，可按需设计定做，张经理：18306370898（可加微信）
