C型63吨单柱液压机液压管路的选择与检查
文章出处：www.sdondjx.com
人气：181发表时间：2016-12-23 13:39

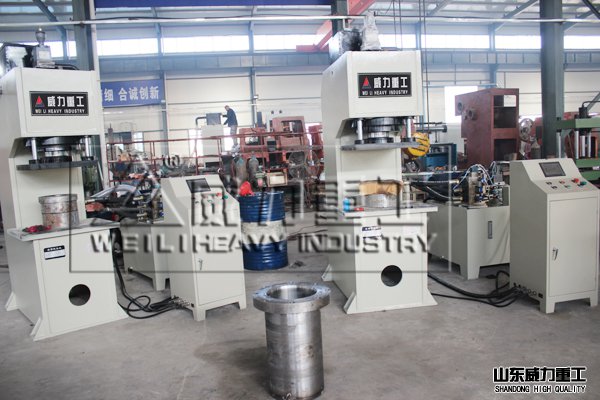

单柱液压机车间现货
63吨单柱液压机组成系统并不复杂，其中液压系统部分是很为复杂的。C型液压机根据液压控制元件的连接形式，液压系统可分为集成式（液压站式）和分散式两种形式都需要通过流体连接件连接起来。在63吨单柱液压机的液压系统的安装过程，主要包括液压管路、液压元件、 辅助元件的安装等，其实质就是通过流体连接件（油管与接头的总称）或者液压集成块将系统的各单元或元件连接起来组成回路。

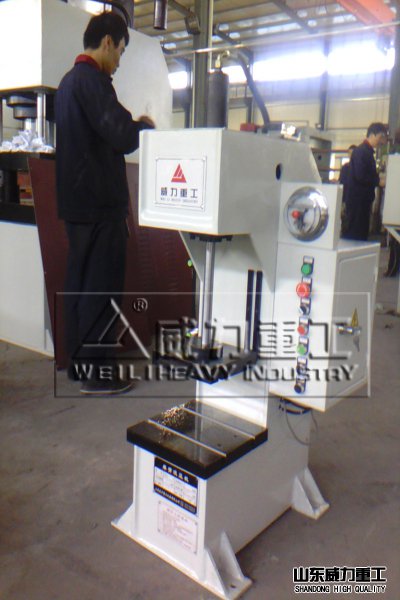

C型单柱液压机
C型63吨单柱液压机液压管路的选择与检查
1、63吨单柱液压机液压管路的选择
在选择管路时，应根据系统的压力、流量以及工作介质、使用环境和元件及管接头的要求，来选择适当的管径、壁厚、材质。要求管道必须具有足够的强度，内壁光滑、清洁、无砂、无锈蚀、无氧化铁皮等缺陷，并且配管时应考虑管路的整齐美观以及安装、使用和维护工作的方便性。管路的长度应尽可能短，这样可减少压力损失、延时、振动等现象。
2、C型63吨单柱液压机液压管路的检查
检查管路时，若发现管路内外侧已腐蚀或有明显变色，管路被割口，壁内有小孔，管路表面凹入管路直径的10 %检查管路时，若发现管路内外侧已腐蚀或有明显变色，管路被割口，壁内有小孔，管路表面凹入管路直径的10 %-20%以上(不同系统要求不同)，管路伤口裂痕深度为管路壁厚的10%以上等情况时均不能再使用。
63吨单柱液压机液压管路检查长期存放的管路，若发现内部腐蚀严重时，应用酸彻底冲洗内壁，清洗干净，再检查其耐用程度。合格后，才能进行安装。

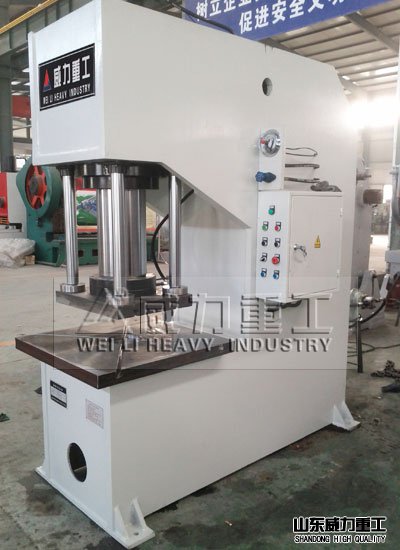

100吨深喉600单柱液压机加工车间
C型63吨液压机检查经加工弯曲的管路时，应注意管路的弯曲半径不应太小。弯曲曲率太大，将导致管路应力集中增加，降低管路的疲劳强度，同时也很容易出现锯齿形皱纹。大截面的椭圆度不应超过15%；弯曲处外侧壁厚的减薄量不应超过管路壁厚的20%；弯曲处内侧部分不允许有扭伤，压坏或凹凸不平的皱纹。63吨单柱液压机弯曲处内外侧部分都不允许有锯齿形或形状不规则的现象。扁平弯曲部分的很小外径应为原管子外径的70%以下。
