- C型液压机也称C柱液压机、单柱液压机、单柱油压机，是山东威力重工主营产品之一。定做购买C型液压机选择正规厂家很重要，我公司生产的C型液压机结构简单，操作方便，性价比高深
- 咨询热线：18306370898
-
跟此产品相关的产品
产品详情
联系我们

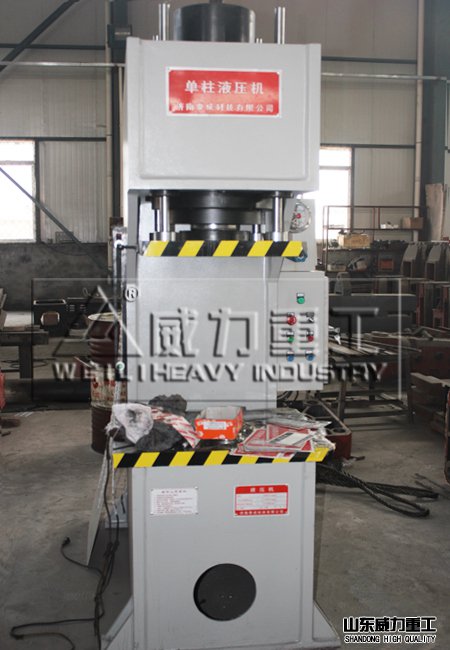

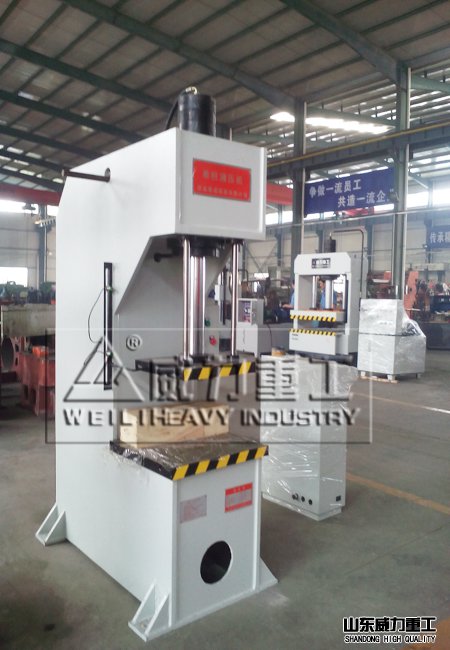

C型液压机因其外形而得名，又称单柱液压机、单柱油压机等，是液压机系列中常见类型。根据用途与吨位的不同也将C型液压机分为：10吨C型液压机、40吨C型液压机、63吨、100吨、160吨、125吨、200吨、315吨、500吨等可根据用户加工工价的不同专业量身定做。根据用途的不同分为：C型校直机、C型校正压装液压机、C型轴承压装液压机、汽车配件C型液压机等。用户可提供相关参数，由公司技术员核算适合吨位配置的机型设备，保证不让您多花一分钱。
C型液压机是计算机优化直立式C型结构设计，刚性好。机器各部件均安装于机身内，外形整齐美观。液压系统采用电磁换向阀，调速方便。具有手动和脚踏两种操作方式。机器行程、压力可在规定范围内调节。液压系统设有压力预泄装置，液压冲击小。
C型液压机的结构特点：
1、C型机身设计，机身整体铸造，刚性好。
2、配有充液阀，动作速度快。
3、按键与脚踏两种循环启动方式。
4、采用PLC控制，利于编程控制动作过程与速度，定位准确，精度高。
5、安全设计，采用双手操作，设有紧急停止按钮及上下点动功能。
6、广泛用于零部件的压型、压弯、冲孔、压印，及轴类零件的校正和压装等。
7、红外线保护装置（选用）。
威力重工生产的C型液压机特点：
1、单臂液压机具有结构刚性好，导向性能好，速度快等特点。
2、方便的手动调整机构可调整压头或上工作台在行程中任意位置压制，也可在设计 行程内任意调整快进和工进行程的长短；
3、整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有很方便的操作空间。
C型液压机可选装以下装置
C型液压机由主机部分及液压系统部分两大部分组成：
1、主机部分
整机由钢板焊接而成，工作台用螺栓固定在机座上，液压缸固定在机顶上，压头装在液压缸活塞杆下端，与活塞杆一起做往复运动。
2、液压系统部分
液压控制系统固定在主机内，整个液压控制系统有电机带动高压油泵输入液压油，通过溢流阀、换向阀、压力表、液压管路等输入液压缸，从而实现液压缸活塞缸的上下往复运动。
C型液压机可选装以下装置
1、可选装防护网，落料孔自选尺寸。
2、可设计工作压力行程可在规定范围内调节。
3、安全设计，采用双手操作，设有急停及上下点动功能。
4、红外线保护装置。
C型液压机主要用途详解：
1、小型单柱液压机方便快捷，适合中小型企业装配、压轴、压套、粉末成型、各大院校做研究实验等。
1、小型单柱液压机方便快捷，适合中小型企业装配、压轴、压套、粉末成型、各大院校做研究实验等。
2、单柱液压机用于金属或非金属零件压印、成型、浅拉深、整形及压力装配等；
3、弓型C型油压机用于眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等。
4、具有结构刚性好，导向性能好，速度快等特点，该机可以进行可塑性材料及粉末制品的压制；轴类和其他类似零件的校正；电器零件的压装；薄板拉伸成型；调直，折弯等工艺用途。
5、该机主要液压元件、密封件及电器元件均采用进口名牌产品。
| 型号 | 单位 | 10T | 20T | 40T | 63T | 100T | 160T | 200T | 315T | 500T | |
| 公称力 | KN | 100 | 200 | 400 | 630 | 1000 | 1600 | 2000 | 3150 | 5000 | |
| 液体很大工作压力 | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 很大开口高度 | mm | 300 | 400 | 400 | 500 | 600 | 600 | 700 | 9000 | 1000 | |
| 滑块很大行程 | mm | 200 | 300 | 300 | 300 | 400 | 400 | 500 | 600 | 700 | |
| 滑块下行速度 | mm/s | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 100 | 100 | |
| 滑块回程速度 | mm/s | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 80 | 80 | |
| 喉深 | mm | 180 | 180 | 200 | 250 | 300 | 300 | 350 | 500 | 500 | |
| 工作台尺寸 | 前后 | mm | 300 | 300 | 400 | 400 | 500 | 500 | 550 | 800 | 800 |
| 左右 | mm | 480 | 480 | 500 | 600 | 600 | 600 | 700 | 900 | 1000 | |
| 工作台距地面高度 | mm | 700 | 700 | 700 | 700 | 700 | 700 | 750 | 750 | 750 | |
| 落料孔径 | mm | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 180 | 200 | |
| 电机功率 | kw | 1.5 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 5.5 | 11 |
18.5 |
|
C型液压机结构紧凑，外形美观；具有键盘锁定功能，防止误操作；具有工频、变频运行又回路设计。具有自动复位、掉电复位功能。液压油泵的用电量占整个单柱液压机用电量的97%以上，所以降低其耗电量是单柱液压机节能的关键。C型液压机在快速下行、慢时下行、保压、泄压回程、活塞顶出、活塞退回、缓冲缸顶出等阶段所需压力和流量都是变化的，当C型液压机的油量需求发生变化时，由设在油泵出口的溢流阀来调节负载压力和流量，而电机的输出功率不变，因而造成能量浪费

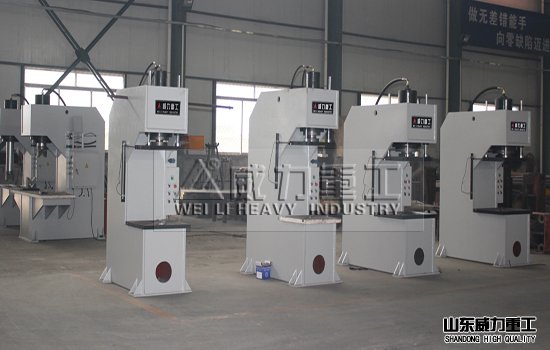

C型液压机车间实景展示：
C型液压机对工作介质的要求：C型液压机所用的工作介质的作用不仅是传递压强，而且保证机器工作部件工作灵敏、可靠、寿命长和泄漏少。C型液压机对工作介质的基本要求是：
①有适宜的流动性和低的可压缩性，以提高传动的效率；
②能防锈蚀；
③有好的润滑性能；
④易于密封；
⑤性能稳定，长期工作而不变质。C型液压机很初用水作为工作介质，以后改用在水中加入少量乳化油而成的乳化液，以增加润滑性和减少锈蚀。
开机使用C型液压机前检查油缸活塞的必要性：
1、考虑到工作环境比较特殊，C型液压机是需要定期的检验来防范问题的，尤其是它的油缸活塞。在高温、高压、高速及润滑不良等工作条件下，活塞会直接与高温气体接触，因而受热严重。加上它原本的散热条件又比较差，所以活塞在工作的时候经常会出现高温的现象。
2、不仅如此，C型液压机活塞顶部承受气体压力很大，这就使得活塞产生冲击，并承受侧压力的作用。活塞在气缸内以很高的速度往复运动，且速度在不断地变化，惯性力会因此出现，使活塞受到很大的附加载荷。
3、除此之外，C型液压机油缸的活塞还有可能产生变形、严重磨损及附加载荷和热应力等等，这些都会对整个C型液压机造成危害。
