3000吨铝制钢瓶挤压液压机的结构与挤压方法

文章出处：www.sdondjx.com 人气：62发表时间：2021-12-23 14:25

铝制钢瓶的生产制造是采用冷挤压工艺，冷挤压就是把金属毛坯放在冷挤压模腔中，在室温下，通过压力机上固定的凸模向毛坯施加压力，使金属毛坯产生塑性变形而制得零件的加工方法。挤压成型设备有机械压力机、液压机、冷挤压力机、摩擦压力机等。选用液压机来完成铝制钢瓶挤压是比较典型的案例，利用帕斯卡原理实现高效、快速生产。

根据山东威力重工在冷挤压液压机的设计生产经验看，曾为客户提供过选用3000吨液压机实现铝制钢瓶挤压的实施方案。3000吨铝制钢瓶挤压液压机的机身结构可设计为两种，一种是3000吨框架式铝制钢瓶挤压液压机；另一种是3000吨卧式铝制钢瓶挤压液压机。框架式结构，刚性好，精度高。卧式结构操作简单方便，效果高。这两种结构的钢瓶挤压液压机各有利弊，客户可根据实际生产需求，择优选择。

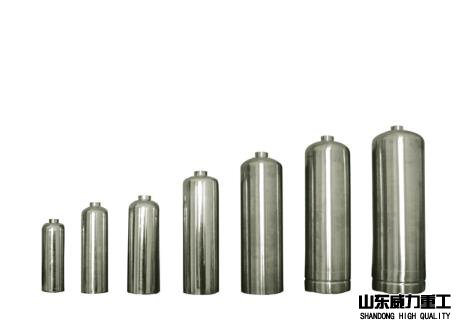

铝制钢瓶

3000吨铝制钢瓶挤压液压机框架式结构：

1、3000吨铝制钢瓶挤压液压机的大优点是其刚性好。由于机架液压机直接将上下梁和立柱整体焊接起来，省去了传统液压机的螺纹连接，避免了液压机螺母在长期载荷下会松动的缺点，同时，在设计中通常使用较小的作用力以防止机身的变形，并且框架具有很高的刚度。对于框架式液压机的组合框架结构，当增加工作载荷时，框架的变形很小，而当可移动梁受到偏心载荷时，由可移动梁的弯曲引起的横向推力由立柱来承担，拉杆不受弯矩作用。由于柱子的横向尺寸较大，且大多为箱形结构，因此抗弯性非常好，因此该结构具有良好的刚性。

2、3000吨铝制钢瓶挤压液压机导向精度高。活动横梁的运动由安装在框架上的平面可调导向装置进行导向，间隙可调节，大大提高了抗侧向推力的能力，立柱具有良好的抗弯能力。因此，框架式液压机在受到侧向推力时，弯曲变形小，导向精度高的特点。

3、3000吨铝制钢瓶挤压液压机具有很强的疲劳能力，主要是指组合框架式液压机。在组合框架结构中，原来的立柱改为承受高强度材料制成的拉力螺栓，以承受拉力，空心立柱用于承受弯矩和轴向压力，大大改善了立柱的受力状况。框架的抗疲劳性得到改善。

4、采用先进的焊接技术，上下运动空间大，易于压制工件，可预设工作压力，可配备电子数码吨位显示，液压系统散热装置，独立的可移动泵站，回程液压控制卸荷，可选装保护网。

3000吨框架式铝制钢瓶挤压液压机

3000吨铝制钢瓶挤压液压机四柱式卧式结构：

1、3000吨铝制钢瓶挤压液压机工作油缸与固定板紧固，在油压的作用下活塞杆可横向运动，它可用于不受偏心载荷，轴与轴承、轴套等装配使用。可依据工件的长度调整改变压头至移动工作台面的距离。具体的性能特点如下：

2、3000吨铝制钢瓶挤压液压机的压力在规定的范围内任意调整，移动工作台的运动速度可调，压头和移动工作台的运动副互锁，液压系统和电控系统动作平稳，安全可靠，压制工作时不需特制的工装器具，可借助搬运工具，操作灵活。

3、采用独立式油箱，更换及清洗油箱方便。

4、压力可在规定的范围内任意调整，操作简便灵活，使用安全可靠。

3000吨铝制钢瓶挤压液压机的挤压方法：

1、正挤压、在正挤压时，金属的流动方向与凸模的运动方向一致。正挤压可以制造各种形状的实心件和空心件。

2、反挤压、零件在反挤压时，金属的流动方向与凸模的运动方向相反。反挤压可以获得各种形状的杯形件。

3、复合挤压、复合挤压时，金属毛坯一部分金属流动方向与凸模运动方向相同，而另一个部分金属流动方向与凸模运动方向相反。复合挤压可制得各种杯、杆、筒零件。这种冷挤压方式比较复杂，要求相对来说比较高，挤压出来的冷部件效果也是非常好的。

4、径向挤压、径向挤压时，金属的流动方向与凸模运动方向相垂直。径向挤压又可分为向心挤压和离心挤压，径向挤压用来制造斜齿轮、花键盘等零件。

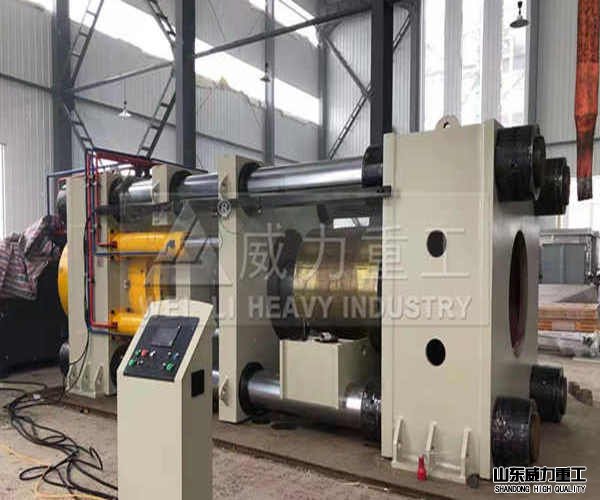

3000吨四柱卧式铝制钢瓶挤压液压机

3000吨铝制钢瓶挤压液压机设计结构上采用伺服数控系统，节能环保，比普通压力机节能30％-40％，噪音不超过75db。伺服电机直接驱动齿轮泵进行供油，压力稳定，主轴重复定位基准高。配有称重传感器，可显示实际压力。下压行程具有快进和增压工进两种速度; 快进提高工作效率：增压工进速度可任意调节，提高产品压装质量，保护模具,提高产品质量。设备有油温检测装备，当油温过高时会启动冷却器，从而保持机器的稳定性。由于控制简单，配件少，因此维修较为简单。山东威力重工可根据客户的要求设计生产铝制钢瓶挤压液压机、冷热挤压液压机等，采购了解更多，可咨询公司张经理：18306370898（可加微信）
