滕州200吨单臂液压机电气原理是怎样的？

文章出处：www.sdondjx.com 人气：150发表时间：2018-08-22 08:47

200吨单臂液压机液压系统采用单向变量泵供油，系统压力调至4MPa，压力由压力表15显示。泵输出的压力油经过单向阀进入系统，其工作原理分析如下。

1.卡盘的夹紧与松开

当卡盘处于正卡(或称外卡)且在高压夹紧状态下，夹紧力的大小由减压阀8来调整，夹索力由压力表14来显示。当lYA通电时，阀3左位工作，系统压力油经阀8、阀4、阀3到液压缸右腔，液压缸左腔的油液经阀3直接回油箱。这时，活塞杆左移，卡盘夹紧。反之，当lYA通电时，阀3右位工作，系统压力油经阀8、阀4、阀3到液压缸左腔，液压缸右腔的油液经阀3直接回油箱，活塞杆右移，卡盘松开。

当卡盘处于正卡且在低压夹紧状态下，夹紧力的大小由减压阀9来调整。这时，3YA通电，阀4右位工作。阀3的工作情况与高压夹紧时相同。卡盘反卡(或称内卡)时的工作情况与正卡相似，这里不再赘述。

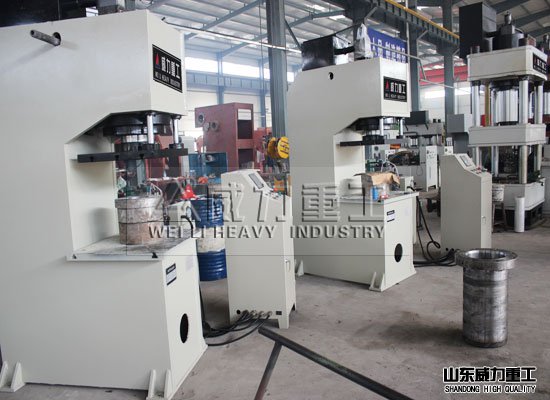

200吨单臂液压机安装调试

2.四转刀架的回转

200吨单臂液压机回转刀架换刀时，首先是刀架松开，然后刀架转位到指定的位置，最后刀架复位夹紧，当4YA通电时，阀6右位工作，刀架松开。当8YA通电时，液压马达带动刀架正转，转速由单向调速阀11控制。若7YA通电时，则液压马达带动刀架反转，转速由单向调速阀12控制。当4YA断电时，阀6左位工作，液压缸使刀架夹紧。

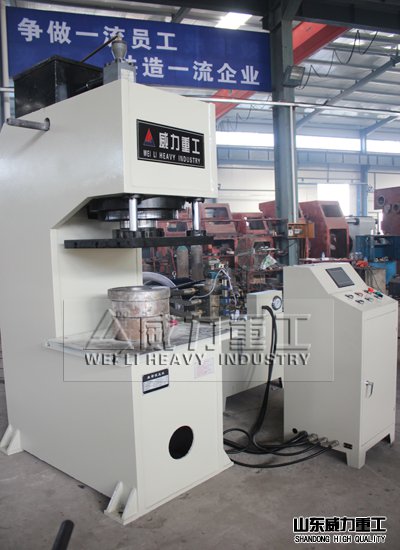

200吨单臂液压机准备装车发货

3.尾坐套筒的伸缩运动

当6YA通电时，阀7左位工作，系统压力油经减压阀10、换向阀7￥1J尾座套筒液压缸的左腔，液压缸右腔油液经单向调速阀13、阀7回油箱，缸筒带动尾座套筒伸出，伸出时的预紧力大小通过压力表16显示。反之，当5YA通电时，阀7右位工作，液压系统压力油经减压阀10、换向阀7、单向调速阀13到液压缸右腔，200吨单臂液压机液压缸左腔的油液经阀7流回油箱，套筒缩回。

本文由液压机厂家整理，转载请注明来自：www.sdondjx.com
