如何设计100吨单柱液压机液压系统油箱？

100吨单柱液压机油箱在液压系统中除了储油外，还起着散热分离油液中的气泡，沉淀杂质等作用。100吨单柱液压机油箱中安装有很多辅件，如冷却器、加热器、空气过滤器及液位计等，所以单柱液压机油箱的设计很重要，下面100吨单柱液压机厂家为你介绍100吨单柱液压机油箱的设计要点：

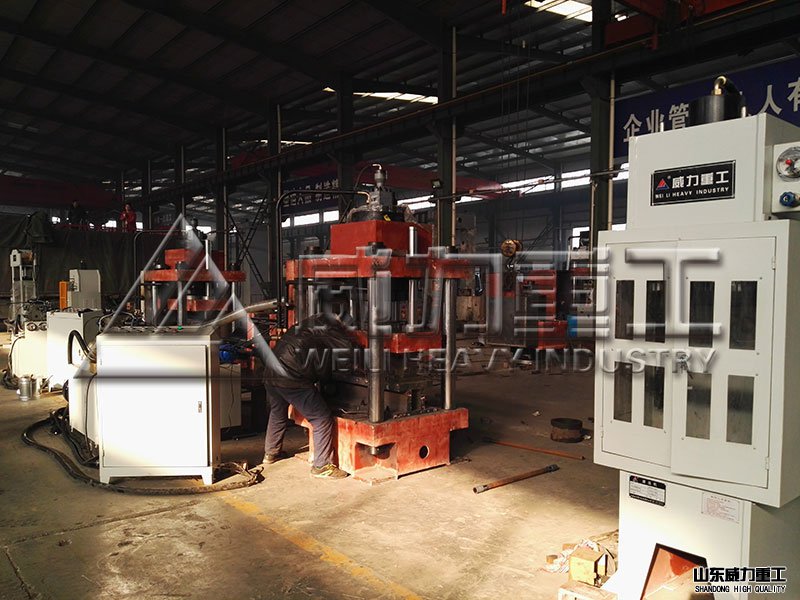

单柱校直液压机的生产现场


　　1.100吨单柱液压机油箱必须有足够大的容积。

　　2.吸油管及回油管应插入很低液面下，以防止吸空和回油飞溅产生气泡。吸油管和回油管之间的距离要尽可能远些。

　　3.为保持清洁，100吨单柱液压机油箱应有周边密封的盖板，盖板上有空气过滤器。

　　4.100吨单柱液压机油箱底部应距地面150mm以上，以便于搬运，散热，放油等。

　　5.对单柱液压机油箱内表面要做好防腐处理。



设计100吨单柱液压机的油箱需要考虑的几个方面因素：

1、油箱的有效容积一般为油箱总容积的80%。对于功率较大、连续工作的液压系统来说，应根据液压系统的发热与散热达到热平衡的原则进行计算。一般按下列经验公式确定液压机的油箱的有效容积：V=MQ 其中V为油箱的有效容积，单位为L；Q为液压泵的流量，单位为L/min；M为与系统压力有关的系数，低压系统取2-4，中压系统取5-7，高压系统取10-12。

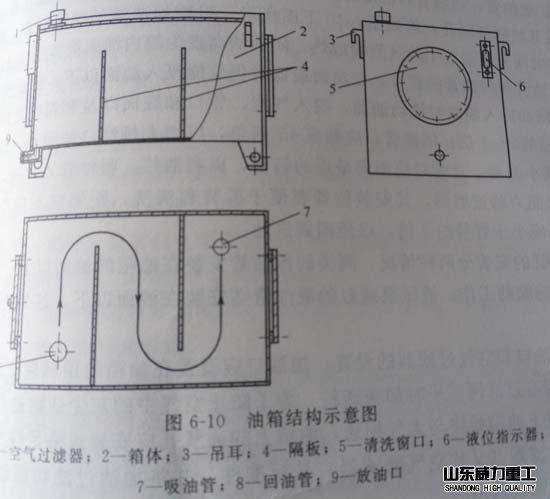

单臂液压机的油箱设计图



2、对于执行元件为单活塞杆液压缸（特别是缸径大行程长）的系统，油箱容积要考虑液压缸在两个方向上运动时排油体积的差值，适当加大油箱容积，以防止出现活塞杆外伸时油箱液面过低或活塞杆内缩时油箱溢油现象。



通过对100吨单柱液压机的油箱的设计我们不难看出，油箱在液压机系统的重要性，油箱除了具有储存油液外，还具有散热和分离油中气泡的作用。
