100吨校直单柱液压机油箱的设计原则

文章出处：www.sdondjx.com 人气：188发表时间：2018-09-10 11:37

100吨校直单柱液压机油箱的设计原则

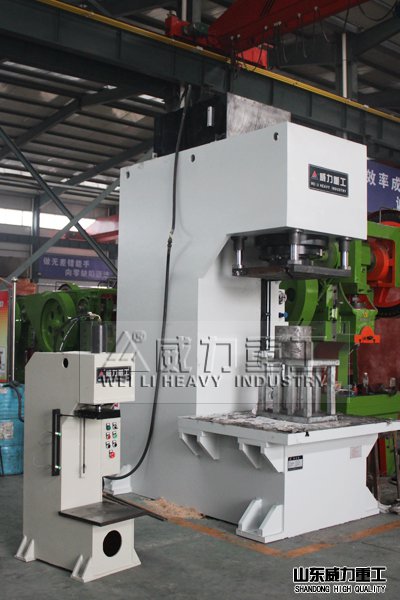

油箱的设计在100吨校直单柱液压机整体设计中是不可或缺的一部分，油箱设计是否合理直接影响液压机的使用寿命和运行的稳定性。一般液压机的油箱在设计时应遵循以下几个原则：

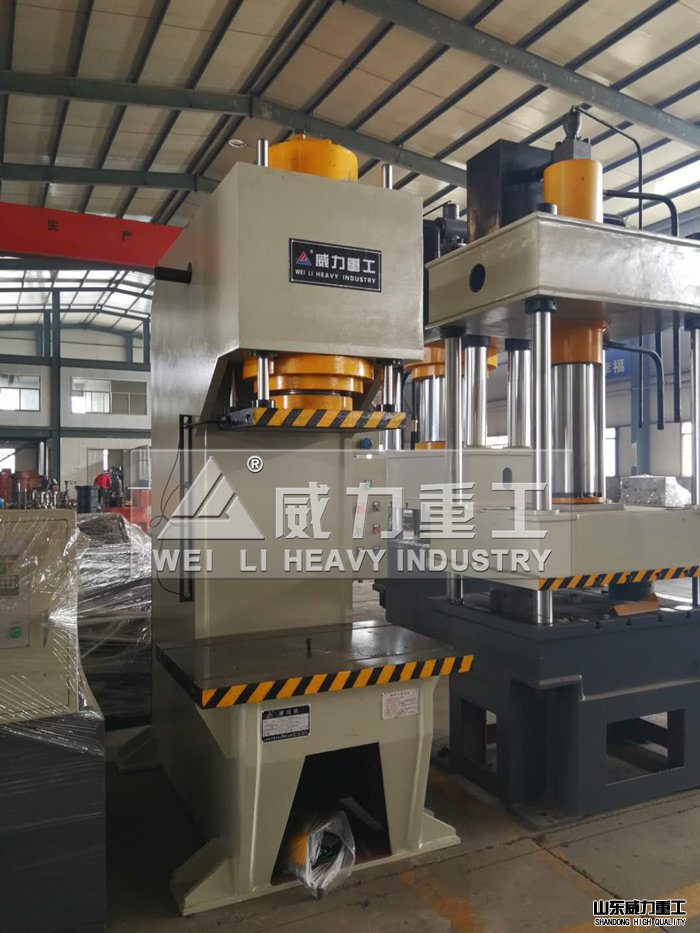

1、油箱一般为长六面体箱体，中小型油箱用钢板直接焊成，100吨校直单柱液压机大型油箱必须先用角钢焊成骨架，然后在焊上钢板制成。当容量在100L以内时，其壁厚为3毫米；容量在100-320L时，壁厚为3-4毫米；容量大于320L时，壁厚为4-6毫米。油箱底脚高度一般为150毫米以上，利于散热。若液压泵和电机需要安装在油箱顶盖上时，为避免震动，顶盖的厚度应为侧壁厚的3倍。

2、油箱内常设2-3块隔板，将回油区和吸油区分开，有利于散热、杂质的沉淀和气泡的溢出，也可以增加油箱的强度。隔板的高度为油面高度的2/3-3/4。

3、100吨校直单柱液压机油箱顶盖上应设置通气孔，使液面与大气相通，通气孔处应设置空气滤清器。邮箱的底面应适当倾斜，并在其最低位置设置放油塞。在箱壁的易见位置设置油位指示器。

4、泵的吸油口所安装的滤油器，其底面与油箱底面应保持一定距离，其侧面离油箱壁应有3倍管径的距离，回油口应插入最低液面以下，回油口应切成45°斜口，以增大出油面积。阀的泄露油管应在液面以上，以免增加漏油腔的背压。

5、油箱的内壁必须进行处理。新油箱须经过喷丸、酸洗和表面清洗等，其内壁也可以涂一层与工作液相容的塑料薄膜或耐油涂料。

6、100吨校直单柱液压机油箱的容量应能保证在设备的液压系统内充满油液时，其液面（最低液面）高于滤油器上端200毫米以上；在设备的液压系统停止运动时，油箱的液面不应超过油箱高度的80%；而当液压系统的油液全部返回油箱时，油液不可以溢出油箱外。

7、油箱的有效容积，当系统为低压系统时，取液压泵每分钟排除油液体积的2-4倍；100吨校直单柱液压机中高压取5-7倍；若为行走机构，则取2倍。若为高压闭式循环系统，按所需外循环油或补油量的多少而定；对于工作负载大，并长期连续工作的液压系统，油箱的容量需要按发热量，通过计算确定。

本文由液压机厂家整理，转载请注明来自：www.sdondjx.com
